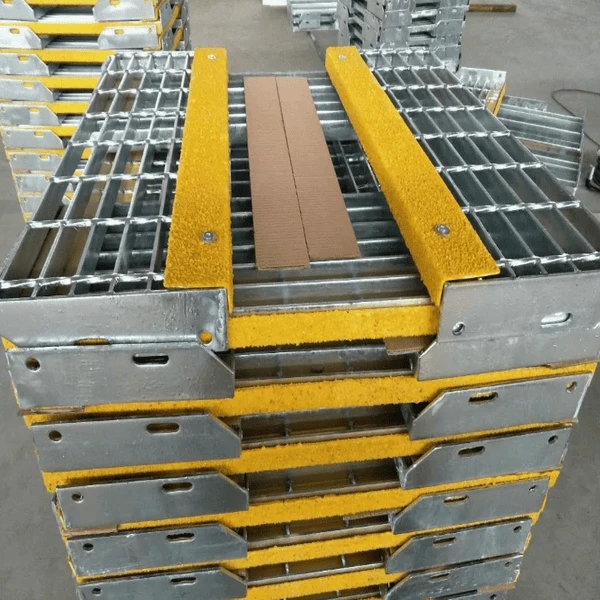

Челичне решеткасте степенице су унапред-фабриковане металне степенице за степенице направљене од заварених или притиснутих-закочених носећих шипки и попречних шипки, са интегрисаним противклизним отвором дуж предње ивице и носећим плочама (крајњим плочама) за причвршћивање на стубове степеница. Они обезбеђују безбедну, -самоодводну површину за ходање за индустријска, комерцијална и архитектонска степеништа - свуда где су потребни отпорност на клизање, носивост и заштита од корозије.
Наша поцинкована челична решеткаста газишта за степенице се производе од угљеничног челика (К235/А36), топло-поцинкованог потапањем након производње према АСТМ А123, и доступна су у шест стандардних модела (Т1–Т6) са назубљеним челиком, плочом са шахт-плочом или наставком пуњеном абразивом-. Стандардне величине се испоручују за 3–5 радних дана; прилагођене конфигурације за 10–15 радних дана.
Конструкција и кључне компоненте степеништа од челичне решетке
Стандардна конструкција језаварене решетке (тип В)- електро-осигурачи за заваривање заваривања носећи шипке и попречне шипке на свакој раскрсници, стварајући најчвршћи могући спој. Конструкције са притиском-закључаном (тип ДТ) и сваге{4}}закључаном (тип СЛ) доступне су за посебне примене.
Сваки газећи слој се састоји од четири основне компоненте плус опционих додатака-:
Носеће шипке:Шипке за главно оптерећење{0}} (1" – 2-1/2" висина, 3/16" дебљина). Одређује носивост.
Пречке:Шипке за бочну стабилност (пречника 1/4" или 5/16"), размакнуте 4" у средини.
Носање:Трака против клизања{0}} на предњој ивици, која се протеже 1" – 1,25" изван предње носеће шипке. Захтева ОСХА и ИБЦ.
Носеће плоче (крајње плоче):Равне челичне шипке са унапред-пробушеним уторима за монтажу и рупама за вијке за причвршћивање на узице.
Опционо: Stabilizer bars (for wide treads >36") и тракасте ивице (за додатну снагу ивица) доступне на захтев.
Кључне карактеристике и предности
Безбедност против клизања:Назубљени или шаховски носачи пружају одличну отпорност на клизање у мокрим, зауљеним или леденим условима - смањујући клизање на радном месту-и-инциденте пада и сродну одговорност.
Вруће{0}}поцинкована заштита од корозије:Сви газећи слојеви су поцинковани након производње према АСТМ А123 - 20+ година без рђе-у спољашњим окружењима. Сваки завар, спој и сечена ивица су у потпуности премазани.
Висок капацитет оптерећења:Оцене концентрисаног оптерећења од 300 лбс (ОСХА стандард) до 1000 лбс (индустријска-тешка оптерећења), са границама угиба према НААММ МБГ 531.
У складу са кодом:Произведено да испуни захтеве ОСХА 1910.25, ИБЦ 1011 и АДА - пролази инспекције објеката и ревизије осигурања.
Отворена-мрежаста дренажа:Самочистећа отворена решетка за решетке омогућава да вода, снег и остаци пролазе кроз - чиме се спречава накупљање и стварање леда.
Једноставна инсталација:Претходно{0}}пробушене носеће плоче (крајње плоче) са рупама за завртње омогућавају брзо завртње-при инсталацији. Доступна опција заваривања за трајне-примену у тешким условима. За монтажу вијцима није потребан посебан алат.
Спецификације степеништа од челичне решетке
Следећа табела пружа свеобухватан преглед свих кључних техничких параметара наших поцинкованих челичних решеткастих степеништа. Користите ово као брзу референцу за спецификацију пројекта и набавку:
| Параметар | Спецификација |
|---|---|
| Назив производа | Поцинковане челичне решетке за степенице |
| Типови модела | T1, T2, T3, T4, T5, T6 |
| Изградња | Заварени (тип В) - стандард; Притисните -закључано (ДТ), Сваге-закључано (СЛ) доступно |
| Материјал | Угљенични челик (К235/А36); Нерђајући челик 304/316 опционо |
| Површинска обрада | Топло{0}}поцинковано потапањем (АСТМ А123) - стандард; Фарбано или прашкасто премазано - опционо |
| Величина шипке лежаја | Висина: 1" – 2-1/2" (25–65 мм); Дебљина: 3/16" (5мм) стандард; 1/4" (6мм) тешка оптерећења |
| Размак између лежајева | 19-В-4 (1-3/16" / 30мм) - стандардно; 15-В-4, 11-В-4, 30-В-5 доступни |
| Цросс Бар | 1/4" (6мм) или 5/16" (8мм) пречник, 4" (100мм) у средини |
| Стандард Видтхс | 22", 24", 27", 30", 33", 36", 44", 48" (559–1219 мм) |
| Стандардне дубине | 7", 8", 9", 9,5", 10", 11", 12" (178–305 мм) |
| Носинг Типес | Назубљен челик, плоча за шахт (челик), обична (челик), пуњена абразивом{0}} |
| Носинг Оверханг | 1" – 1,25" (25–32 мм) иза предње носеће шипке |
| Крајње плоче | 3/16" (5мм) дебео челик; унапред-пробушен прорезом за монтажу + рупа за вијак |
| Концентрисано оптерећење | 300 – 1.000 лбс (1.334 – 4.448Н) |
| Униформ Лоад | 50 – 200+ псф (2,4 – 9,8 кН/м²) |
| Мак Дефлецтион | Л/240 по НААММ МБГ 531; апсолутни максимум 1/4" (6,35 мм) |
| Отворено подручје | Отприлике 60% – 75% |
| Цинк Цоатинг | Већа или једнака 65 μм по АСТМ А123 |
| Век трајања | 20+ година (нормална атмосфера); 50+ година (рурално) |
| Усклађеност | ОСХА 29 ЦФР 1910.25 / ИБЦ 1011 / АДА / НААММ МБГ 531 / АСТМ А123 |
| Инсталација | Заварени (Т1/Т3/Т5), причвршћени вијцима (Т2/Т4/Т6), прикључак за штипаљке |
| МОК | 50 ком (стандард); 100 ком (прилагођено) |
| Леад Тиме | 3–5 дана (залихе); 10–15 дана (по наруџби); 20–30 дана (500+ ком.) |
Напомена: Горе наведене спецификације одражавају стандардне конфигурације. Прилагођене величине шипки лежаја, размаци, типови отвора, димензије и површински третмани доступни су на захтев. Контактирајте наш тим за{2}}специфичне спецификације пројекта.
Референца стандардних димензија челичних решеткастих газишта степеница
Све димензије мерене од ивице носа до задњег дела газећег слоја. Прилагођене величине доступне на захтев.
| Ширина | Дубина | Типична примена |
|---|---|---|
| 22" (559 мм) | 7" – 10" (178–254 мм) | Минималне индустријске приступне степенице |
| 24" (610 мм) | 9" – 11" (229–279 мм) | Сервисне степенице, приступ за одржавање |
| 27" (686 мм) | 9,5" – 12" (241–305 мм) | Опште индустријске степенице (ОСХА мин дубине 9,5") |
| 30" (762 мм) | 10" – 12" (254–305 мм) | Стандардне индустријске степенице |
| 33" (838 мм) | 11" – 12" (279–305 мм) | Широка индустријска / ИБЦ компатибилна (11" мин дубина) |
| 36" (914 мм) | 11" – 12" (279–305 мм) | Тешка{0}}индустријска, ширина за две-особе |
| 44" (1118 мм) | 11" – 12" (279–305 мм) | У складу са АДА (44" мин чисте ширине) |
| 48" (1219 мм) | 11" – 12" (279–305 мм) | Максимална стандардна ширина, јавни приступ |
Водич за избор модела газишта степеница Т1–Т6
| Модел | Носинг Типе | Енд Плате | Инсталација | Типична примена |
|---|---|---|---|---|
| T1 | Ниједан | Ниједан | Заваривање | Лако{0}}у затвореном простору, привремени приступ |
| T2 | Ниједан | Да | Причврстите{0}} | Сервисне степенице, приступ за одржавање |
| T3 | Цхецкер плате | Ниједан | Заваривање | Индустријске степенице, стална уградња |
| T4 | Цхецкер плате | Да | Причврстите{0}} | Замена газишта, накнадна опрема |
| T5 | Назубљени | Ниједан | Заваривање | Влажна/уљана средина, хемијска постројења |
| T6 | Назубљени | Да | Причврстите{0}} | Тешки{0}}уклоњиви, обрада хране |
Напомена: Т4(завршна плоча + завршне плоче, завртње-) је најсвестранији избор за замену и опште индустријске примене.T3препоручује се за нове трајне заварене инсталације.
Носивост и структурне перформансе степеништа од челичне решетке
Носивост је одређена величином шипке лежаја, размаком међу шипкама лежаја и распоном газећег слоја (дубином). Сви газећи слојеви су оцењени за концентрисано оптерећење (тачкасто оптерећење у центру) и униформно оптерећење (распоређено по површини), са границама угиба према НААММ МБГ 531.
| Величина газећег слоја | Беаринг Бар | Спан | Концентрисано оптерећење | Униформ Лоад | Мак Дефлецтион |
|---|---|---|---|---|---|
| 24" × 7" | 1" × 3/16" | 18" | 300 лбс | 165 псф | 0.15" |
| 24" × 9.5" | 1-1/4" × 3/16" | 21" | 500 лбс | 280 псф | 0.18" |
| 24" × 10" | 1-1/4" × 3/16" | 24" | 500 лбс | 200 псф | 0.20" |
| 36" × 10" | 1-1/2" × 3/16" | 24" | 700 лбс | 260 псф | 0.20" |
| 36" × 12" | 1-1/2" × 1/4" | 30" | 1,000 лбс | 340 псф | 0.24" |
| 48" × 11" | 2" × 1/4" | 27" | 1,000 лбс | 310 псф | 0.22" |
Напомена: Оцене оптерећења засноване на стандардним теоријским прорачунима НААММ МБГ 531 за једноставно подржани распон. Стварна носивост може да варира у зависности од врсте материјала, процеса заваривања и размака између шипки лежаја. Контактирајте наш инжењерски тим за проверене тестне податке о одређеним конфигурацијама.
Поређење типова носа челичних решеткастих газишта степеница
Носач је најкритичнија безбедносна карактеристика степеништа - и обезбеђује отпорност на клизање и визуелну дефиницију корака. ОСХА и ИБЦ захтевају наношење носа на све степенице.
| Носинг Типе | Против{0}}проклизавања | Трајност | Најбоље за | Релативни трошак |
|---|---|---|---|---|
| Назубљен челик | Одлично | Високо | Индустријска, спољашња, влажна окружења | Баселине |
| шах плоча (челик) | Добро | Високо | Комерцијални, архитектонски, општи индустријски | +10-15% |
| обичан (челик) | Ниско | Средње | Само у затвореном, сувом окружењу | -5-10% |
| Абразивни{0}}пуњени | Супериор | Средње | Морски, хемијски, екстремно{0}}и против клизања | +20-30% |
За било коју спољашњу или индустријску примену топло се препоручује назубљени челик или абразивни{0}}напук. Обичан нос треба да се користи само у сувим затвореним окружењима.
Површинска обрада и отпорност на корозију
Наши производи имају топло{0}}поцинковање као стандардну обраду површине, са две опционе алтернативе за специфичне примене:
Вруће-поцинковање - Стандардно / Препоручено
Сва газишта су поцинкована након производње- комплетан газећи слој (носеће шипке, попречне шипке, отворе, завршне плоче) је у потпуности састављен пре топлог-поцинковања. Ово обезбеђује да премаз цинка покрива сваку површину, спој и шав - изнутра и споља. Врхунски у односу на претходно{5}}поцинковани материјал где сечење и заваривање након цинковања остављају видљивим челик на сваком споју. У складу саАСТМ А123.
20+ година без корозије-у већини атмосферских окружења
50+ година у руралним или незагађеним областима
Жртвована заштита - цинк наставља да штити чак и ако је огребан
Напомена:Подаци о животном веку засновани на АСТМ А123 дебљини премаза у нормалним атмосферским условима. Стварне перформансе варирају у зависности од класе корозивности животне средине (ИСО 9223).
Фарбано (опционо - само у затвореном)
Економична алтернатива за унутрашњу или привремену примену. 3–5 година заштите у сувим срединама. Не препоручује се за спољашњу употребу.
Обложен прахом (опционо - архитектонско)
Доступне прилагођене боје (црна, сива, сигурносно жута). За архитектонске апликације где је изглед битан. Мања отпорност на корозију од галванизације, али боља од боје.
Усклађеност са стандардима наших поцинкованих челичних решетки за степенице
Наше степенице су произведене у складу са следећим стандардима:
| Рекуиремент | ОСХА | ИБЦ | АДА | Критеријуми за пролаз |
|---|---|---|---|---|
| Дубина газећег слоја | 9,5" мин | 11" мин | 11" мин | Измерите нос према леђима |
| Носинг оверханце | 1-1.25" | 1-1.25" | 1-1.25" | Од предње носеће шипке |
| Концентрисано оптерећење | 300 лбс мин | 300 лбс мин | 300 лбс мин | Сертификат произвођача |
| Отпорност на клизање | Обавезно | Обавезно | Обавезно | Назубљени или абразивни нос |
| Отвор за решетке | 4" сфера | 4" сфера | 1/2" мак | Измерите величину отвора |
| Уједначеност успона | 1/4" толеранција | 3/8" толеранција | N/A | Измерите све успоне |
Примене поцинкованих челичних решеткастих газишта степеништа
Индустријске платформе и мезанини:Приступите степеницама до повишених радних платформи, шеталишта и међуспратних спратова у производним погонима.
Хемијска и петрохемијска постројења:Назубљена газишта у мокрим, масним и корозивним срединама где је безбедност радника критична.
Противпожарне степенице и степенице за хитне случајеве:Излазне степенице у складу са ОСХА и ИБЦ стандардима за хитну евакуацију.
Марине и Оффсхоре:Абразивни{0}}површински слојеви пуњени у сланом спреју и{1}}срединама са високом влагом.
Комерцијалне зграде:Паркинг конструкције, утоварне станице и степенице за јавни приступ.
Пречишћавање воде и отпадних вода:Поцинкована газишта за спољне степенице изложене влази и хемикалијама.
Методе уградње челичних решетки степеништа
| Метод | Модели | Најбоље за | Кључна карактеристика |
|---|---|---|---|
| Заваривање | T1, T3, T5 | Трајна тешка{0}}области са вибрацијама | Најјача веза; нису потребне завршне плоче |
| Болтинг | T2, T4, T6 | Замена, ретрофит, уклоњив | Претходно{0}}бушене завршне плоче; омогућава будуће уклањање |
| Цлип Аттацхмент | Све са завршним плочама | Лагана{0}}обавеза, брза инсталација | Најбржа инсталација; нема заваривања или бушења |
Контрола квалитета и сертификати
Наш производни процес укључује строгу контролу квалитета у свакој фази како би се осигурало да свако степениште испуњава индустријске стандарде и спецификације купаца:
Инспекција сировина:Челичне шипке верификоване за класу (К235/А36), толеранцију димензија и квалитет површине пре сечења.
Инспекција заваривања:100% визуелна контрола заварених спојева; ултразвучно тестирање доступно за-тешке апликације.
Верификација димензије:Аутоматско мерење ширине, дубине, размака носивих шипки и препуста носа у односу на спецификације толеранције.
Инспекција галванизације:Дебљина превлаке цинка мерена према АСТМ А123/А153 коришћењем магнетног мерача; потврђена минимална тежина премаза.
Тестирање оптерећења:Узорак газећег слоја тестиран на концентрисану носивост и угиб према НААММ МБГ 531.
Завршни преглед:Провера паковања, обележавање и преглед документације пре отпреме.
Цертификати
ИСО 9001:2015 Систем управљања квалитетом.
ЦЕ ознака (за европско тржиште).
Доступна је инспекција треће стране{0} СГС / БВ.
Сертификат о испитивању материјала (МТЦ) који се испоручује уз сваку поруџбину.
Израда по мери, време испоруке и испорука
Цустом Мануфацтуринг
Стандардне величине на лагеру за 3-5 дана испоруке; израда по мери за 10-15 дана; масовне поруџбине (500+ ком) за 20–30 дана.
МОК:50 ком (стандард), 100 ком (по мери).
Процес прилагођене поруџбине - 5 корака:
1.Пошаљите услове: Пошаљите цртеже, спецификације или мерења на терену. Фотографије постојећих степеница за пројекте замене су добродошле.
2. Инжењеринг и понуда: Детаљна понуда са цртежима продавнице у року од 24 сата.
3. Одобрење цртежа у продавници: Производња почиње тек након што потпишете и вратите одобрене цртеже.
4.Производња & КЦ: Строга контрола квалитета у свакој фази. Фабричка пробна монтажа доступна за велике прилагођене поруџбине - претходно-састављамо, шаљемо фотографије/видео записе, а затим растављамо за цинковање.
5.Схиппинг: Упаковано, означено, напуњено комплетном извозном документацијом. Фотографије контејнера дате пре поласка.
Време испоруке, паковање и испорука
| Ставка | Детаљи |
|---|---|
| Стандардно време испоруке | 3–5 радних дана (на-лагеру) |
| Прилагођено време испоруке | 10–15 радних дана |
| Групне поруџбине (500+ ком) | 20–30 радних дана |
| МОК | 50 ком (стандард); 100 ком (прилагођено) |
| Паковање | Челична палета + водоотпорна ПЕ фолија + челична трака + штитници валовитих ивица |
| Спецификације палета | 1,1 м × 1,1 м (прилагодљиво); мак стацк 1,2м; ~1.000–1.500 кг/палета |
| Опције контејнера | 20'ГП / 40'ГП / 40'ХК - контактирајте нас за тачан прорачун оптерећења |
| Инцотермс | ФОБ, ЦИФ, ДДП |
| Извозна документација | Комерцијална фактура, листа паковања, Б/Л, ЦО, МТЦ, сертификат за цинковање |
| Плаћање | Т/Т (30% депозита + 70% пре испоруке) или акредитива на виђењу |
ФАК:
Која је разлика између назубљених и глатких челичних решеткастих газишта степеница?
Назубљене газеће површине имају назубљену површину за супериорну отпорност на клизање у мокрим, масним или леденим условима. Глатке газеће површине нуде чистији изглед, али слабију вучу, погодне само за сува унутрашња окружења. За било коју спољну или индустријску примену, назубљени нос се препоручује.
Могу ли да наручим челичне решетке за степенице-величине по мери?
Да. Док имамо стандардне ширине (22"–48") и дубине (7"–12"), ми производимо прилагођене величине према вашим спецификацијама. Наведите своју чисту ширину, дубину газећег слоја, тип носа, величину носиве шипке и количину за понуду. Прилагођене поруџбине се обично испоручују у року од 10-15 радних дана.
Која је разлика између степеништа од поцинкованог челика и нерђајућег челика?
Поцинковани челик нуди 20+ година отпорности на корозију по умереној цени - идеално за већину индустријских и спољашњих примена. Нерђајући челик (304/316) нуди 30–40+ година без премаза, али по цени од 3–5 пута. Изаберите поцинковане за општу употребу; нерђајући 316 за поморску, хемијску или прераду хране.
Која је разлика између Т3 и Т4 модела газишта степеница?
Обе имају контролну плочу. Т3 нема завршне плоче (заварена инсталација); Т4 има завршне плоче са рупама за вијке (уградња вијцима). Т4 се препоручује за пројекте замене и реконструкције; Т3 за нове трајне заварене инсталације.
Које информације треба да пружим да бих добио тачну понуду?
Наведите: (1) ширину и дубину газећег слоја (или висину од-до-пода), (2) количину, (3) преферирани модел носа (Т1–Т6), (4) величину шипке лежаја ако је позната, (5) одредишни прикључак. Цртежи или фотографије постојећих степеница су добродошли.
Да ли пружате сертификате о испитивању материјала и инспекцију{0}}треће стране?
Да. Уз сваку поруџбину се добија сертификат о испитивању материјала (МТЦ). Сертификовани смо по ИСО 9001 и можемо да организујемо СГС или БВ инспекцију треће стране{3}}пре испоруке.
