Пурлинс & Гиртс
Шта су челичне подлошке и подлошке?
Ограде и ограде су секундарни структурни елементи зграда са челичним{0}}оквирима. Греде се покрећу на крову како би подржале кровне панеле и пренеле кровна оптерећења на главни оквир, док се подови пролазе хоризонтално у зидовима како би подржали зидне панеле и издржали оптерећење ветра. Заједно везују омотач зграде за примарни челични оквир.
Оба се обично -формирају у Ц- или З-пресек од поцинкованог хладно-обликованог челика — лагана, прецизна по димензијама, отпорна на корозију-и брза за уградњу. Широко се користи у готовим{6}}градњама, индустријским радионицама, складиштима, фабрикама и комерцијалним објектима. Ова страница вам такође помаже да изаберете између Ц и З, подесите размак и одаберете право цинковање.

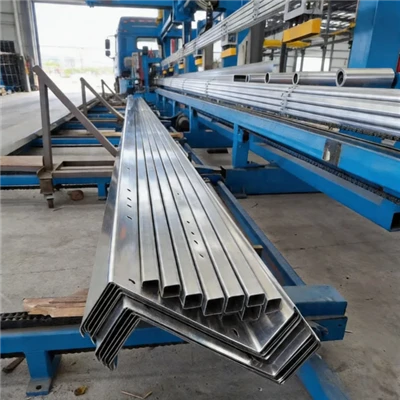

Наш асортиман подвезица и подложака
Пурлинс против Гиртса: у чему је разлика?
| Фактор | Ограде (кров) | Гиртс (Зид) |
|---|---|---|
| Положај | Кров — потпорне кровне плоче | Зидови — носећи зидне плоче |
| Главна оптерећења | Сопствена{0}}тежина крова, подизање снега и ветра | Бочна оптерећења ветра пренета на главни оквир |
| Типична секција | C / Z | Ц / З / тежи зидни обруч |
| Веза | Закачен / причвршћен за кровне греде | Причвршћен за стубове / зидне оквире |
Нисте сигурни који одговара вашем дизајну?Пошаљите намваши цртежи и наши инжењери врше проверу пресека 1:1 — бесплатно.
Улоге челичних подметача и преграда
Лоад Трансфер
Директно пренесите мртва и жива оптерећења са кровних или зидних панела, као што су оптерећења ветром и снегом, и безбедно их пренесите на главни крути оквир.
Побољшање стабилности
Формирајте стабилан систем са главним гредама преко конектора укључујући полуге и подупираче, како бисте спречили бочну нестабилност главног челичног оквира.
Сеисмиц Брацинг
Обезбедите просторно ограничење под земљотресима или јаким ветровима да бисте апсорбовали и дистрибуирали хоризонталне спољне силе.
Предности челичних подметача и преграда
Висока чврстоћа и мала тежина
Произведено хладно обликованом технологијом танких зидова са типичном дебљином у распону од 1,5 мм до 3,0 мм, углавном у профилима Ц-пресека или З-пресека. У поређењу са конвенционалним топло ваљаним челичним профилима, смањује сопствену тежину кровних система за 30%-50%.
01
Прецизност и висока ефикасност
Стандардизована фабричка префабрикација постиже толеранцију положаја рупа испод 1 мм. Монтажа вијцима се примењује на лицу места, смањујући циклус изградње за више од 40% у поређењу са традиционалним бетонским конструкцијама.
02
Исплатива перформанса распона
Конвенционални економски распон се креће од 4 м до 6 м. Када се З-пресеци примењују са непрекидним распоредом преклопних спојева, капацитет савијања је побољшан за приближно 30% у односу на дизајн са једним распоном који се једноставно ослања.
03
Брза инсталација сајта
Потпуно монтажно у фабрици и спојено вијцима на лицу места без потребе за мокрим радовима. Ефикасност изградње је више него удвостручена у поређењу са традиционалним бетонским компонентама, скраћујући укупни распоред пројекта.
04
Ц вс. З секције — који одабрати?
Ц-Одељак
Центар гравитације у средини -лако завршавање детаља, погодан за мање распоне, једноставне кровове, зидне ограде и уоквирене отворе.
З{0}}Одељак
Гнездите се заједно у крилунепрекидни распони— идеално за велике индустријске кровове и дуге кровове. Снага се побољшава уз континуитет{1}}зглобова у крилу.
Брзо правило: велики кров → З; једноставни кратки распони и ободови зидова → Ц. Још увек нисам сигуран →пошаљите своје учитавање, потврдићемо.
Како да изаберете: Брзи први{0}}пролаз
Избор је вођенраспон, оптерећења и изложеност. Ова кратка референца вам даје солидну почетну тачку — потврђујемо завршни део, размак и премаз према вашем цртежу.
| Апликација | Типичан распон | Препоручени одељак | Размак (почетак) | Цоатинг |
|---|---|---|---|---|
| Индустријски / велики кров | 9 – 12 m+ | З{0}}одељак, непрекидни круг | Зависи{0}}о крова | Вруће{0}}тапање З200–З275 |
| Радионица / мали кров | 4 – 6 m | Ц-одељак | ≈ 1.5 m | Z120–Z180 |
| Зидне преграде | Корак колоне | Ц или З одељак | Зависно од{0}оптерећења ветра | Z180–Z275 |
| Тежак кров / велико место | 12 m+ | З-одељак + подупирач | Пројектовано | З275+ или пресликај |
Брзи пут: ① дефинишите распон и тип крова → ② проверите оптерећења (ветар, снег, мртав) → ③ изаберите Ц или З → ④ изаберите премаз према експозицији и пре-убијању према цртежу. Пошаљите нам ово и ми ћемо потврдити детаље са цитатом.
Примене челичних гредица и преграда
Радионице индустријског челика:главна секундарна структура за кровне и зидне облоге, потпорне кровне плоче и зидне плоче, побољшавајући укупну крутост зграде, отпорност на ветар и сеизмичке перформансе.
Складишта челичних конструкција и логистички паркови:идеално за зграде са великим-и отвореним{1}}зградама са лаганом структуром и брзом инсталацијом за стандардне индустријске пројекте.
Хангари за авионе и велики простори:З-профили одсека обезбеђују одличан континуитет конструкције и отпорност на савијање како би се испунили захтеви за кровом великог-распона и великим оптерећењем ветром.
Пољопривредне челичне зграде:широко се користи за фарме, склоништа за стоку и стакленике са поузданим антикорозивним{0}}очинком на отвореном.
Соларне ПВ структуре за подршку:ц/у челични профили служе као секундарна подршка и ојачавајуће компоненте за кровне соларне системе за монтажу.
Пред{0}}ПеБ челичне зграде:стандардни секундарни конструкцијски елементи за модуларну префабриковану челичну конструкцију са брзом-монтажом на лицу места.
Реновирање и ојачавање челичних зграда:примењује се у надоградњи кровова и зидова, конструкцијском ојачању и реконструкцији старог пројекта са прилагођеним величинама профила.
Стандардне димензије пресека
Уобичајене серије Ц- и З-пресека у хладно-производњи греда/превоја, са теоретском тежином по метру за референцу. Доступне су прилагођене дубине до 300 мм.
| Одељак (х × б × ц) | Тип | Дебљина | Тежина (кг/м, реф.) | Типичан распон |
|---|---|---|---|---|
| C100 × 50 × 20 | C | 2,0 мм | ≈ 3.8 | 4 – 5 m |
| C120 × 50 × 20 | C | 2,0 – 2,5 мм | ≈ 4.1 – 5.1 | 4 – 6 m |
| C140 × 50 × 20 | C | 2,0 – 2,5 мм | ≈ 4.4 – 5.5 | 5 – 6 m |
| C160 × 60 × 20 | C | 2,0 – 2,5 мм | ≈ 5.0 – 6.3 | 6 – 7 m |
| C200 × 70 × 20 | C | 2,0 – 3,0 мм | ≈ 5.3 – 8.0 | 7 – 8 m |
| C250 × 80 × 20 | C | 2,5 – 3,0 мм | ≈ 8.4 – 10.1 | 8 – 9 m |
| Z200 × 70 × 20 | Z | 2,0 – 2,5 мм | ≈ 6.0 – 7.5 | 6 – 8 m |
| Z220 × 75 × 20 | Z | 2,0 – 2,5 мм | ≈ 6.4 – 8.1 | 7 – 9 m |
| Z250 × 80 × 20 | Z | 2,5 – 3,0 мм | ≈ 8.8 – 10.6 | 8 – 10 m |
| Z300 × 90 × 20 | Z | 2,5 – 3,5 мм | ≈ 10.2 – 14.3 | 10 – 12 m |
Напомена: тежине су теоретске; сваки комад сечемо по вашем цртежу са ЦНЦ прецизношћу. Прилагођене дубине, дебљине и шаблони рупа доступни су на захтев.
Преглед спецификација
| Параметар | Типични опсег / опција |
|---|---|
| Дубина пресека | 80 – 300 мм (прилагођено) |
| Дебљина зида | 1,0 – 3,5 мм (зависно од мерача челичних-лимова) |
| Квалитет челика | К235 / К345 или Г350 / Г450 / Г550 еквиваленти |
| Цоатинг | Вруће{0}}поцинковано (З120 – З275+), фарбано/по мери |
| Фабрицатион | ЦНЦ сечење-на-дужину, пре-штанцање, кућно-штанцање, савијање |
| Стандарди | АСТМ А653 / ЕН 10346 / АС/НЗС 4600 / ГБ/Т 6723 |
| Квалитет | СГС / БВ{0}}инспекција треће стране, потпуни МТЦ и сертификати |
Напомена: Контактирајте нас за комплетан лист спецификација и табеле распона који се могу преузети у складу са вашим цртежом.
Зашто изабрати нас?
Испоручујемо челичне греде Ц-пресека и З-пресека заједно са попречним носачима. Доступне површинске завршне обраде укључују топло цинковање и претходно поцинковање. Услуге израде по наруџби, као што су сечење по дужини, претходно бушење и претходно савијање, нуде се на захтев клијента. Сви производи су у складу са ГБ, АСТМ, ЕН, АС/НЗС и другим релевантним стандардима.
Међународни стандард производње и комплетне квалификације
Производимо даАСТМ / ЕН / АС-НЗС / ГБи залиха пунаМТЦ сертификати материјала и сертификати за цинковање. СГС/БВ инспекција треће стране је подржана за царињење.
Високо{0}}прецизна производња и лака инсталација
Потпуно{0}}аутоматске линије за хладно{1}оформирање саЦНЦ сечење-на-дужину и пре-штанцањедржите рупу{0}}толеранцију испод1мм, одговарајући цртежи 1-на-1 — инсталирајте по доласку, без прераде.
Комплетна{0}}услуга прилагођавања
Не-нестандардни пресеци, дебљина зида, неправилни узорци рупа иструктуре крилних{0}}зглобоваизрађују се по пројекту, са брзим узорковањем и масовном производњом.
Професионална подршка целог{0}}циклуса
Један-на-технички и извозни тим:преглед цртежа, праћење производње-провера{1}}учитавања контејнера, упутство за инсталацију— уз брзу{0}} подршку након продаје.
Услуге површинске обраде
Ваша изложеност одлучује о правој завршној обради — и ми се бавимо читавим асортиманом-у кући: топло-поцинковање (З120–З275+), претходно фарбано, плус прилагођене класе цинка на захтев.
| Опција завршетка | Циљано на | Исход |
|---|---|---|
| Пре{0}}поцинковано / З120–З180 | Унутрашњост, сува | Исплатива{0}}стандардна заштита |
| Вруће поцинковано{0}З200–З275 | Општи екстеријер | Дужи век, ниже одржавање |
| Висок ниво цинка-слој З275+ / префарбан | Приморски, влажни, индустријски | Максимална отпорност на корозију |
Нисте сигурни који завршетак?Реците нам своју локацију и окружење— препоручујемо одговарајући слој цинка и испоручујемо сертификат о поцинчавању.
Наш производни процес
1. Одмотавање и нивелисање
Поцинковани или унапред обојени челични котур се одмотава и изравнава да би се гарантовала равна, конзистентна трака пре формирања.
2.Хладна ваљак-формирање у секцију
Трака се ваљком-формира у Ц или З профил на вашем цртежу, преко 10+ аутоматских линија за формирање.
3.ЦНЦ сечење-на-дужину и пре{3}пробијање
ЦНЦ прецизно сечење и претходно{0}}пробијање постављају сваку рупу — прорез, рупе за заковице и вијке — на цртеж са толеранцијом испод 1 мм.
4. Исправљање и инспекција
Сваки члан се исправља и димензионално проверава у односу на цртеж пре него што настави даље.
5. Површинска обрада / галванизација
Премаз се наноси излагањем — врућим-поцинчавањем (З120–З275+) или префарбањем — и потврђује се сертификатом о премазу.
6. Паковање и КЦ потписивање-искључено
Коначни КЦ, сертификати материјала и сигурно паковање; свака серија је следљива и спремна за отпрему.
Сваки корак се изводи на потпуно-аутоматским линијама за хладно-обликовање са ЦНЦ прецизношћу — толеранција рупа испод 1 мм, делови који одговарају цртежима 1:1.
Контрола квалитета за подножје и подлошке
| Контролна тачка | Контролни стандард | Метода инспекције |
|---|---|---|
| Сировина | Квалитет челика и намотај по поруџбини (К235/К345 или Г350–Г550) | МТЦ сертификат материјала, следљивост серије |
| Димензија пресека (х, б, ивица) | Унутар толеранције цртежа — ГБ/Т 6723 / АСТМ / ЕН | Провера калипера и шаблона при свакој вожњи |
| Дебљина зида | 1,0 – 3,5 мм по наруџбини | Микрометарско узорковање |
| Дужина резања | По цртежу, задржана толеранција дужине | ЦНЦ сечење + провера{1}}мерне траке |
| Положај рупе (прорез, заковица, вијак) | < 1 mm from drawing | ЦНЦ пре{0}}бушење + верификација шаблона |
| Правост и увијање | У границама стандарда | Права{0}}провера |
| Галванизација / премазивање | З120 – З275+ по наруџби | Превлака{0}}мерач дебљине + сертификат |
| Коначни КЦ и документи | Групна пријава{0}}искључена | Преглед докумената; СГС/БВ трећа{0}}страна на захтев |
Провера дужине и пакета
Провера величине одељка
Провера дебљине зида
Паковање, транспорт и време испоруке
| Стаге | Шта радимо | Типично време испоруке |
|---|---|---|
| Производња | Стандардни Ц/З пресеци из залихе котура на аутоматизованим линијама за формирање | 7 – 15 дана |
| Производња по мери | Не-нестандардни пресеци, унапред-урезани за цртеж, специфицирани премаз | 15-25 дана |
| Паковање | Челични{0}}снопови на дрвеним палетама или сандуцима, заштита ивица за поморски терет | Укључено у производњу |
| Извозна документација | Листа паковања, комерцијална фактура, МТЦ и сертификати о инспекцији, провера{0}}утовара контејнера | Спреман за отпрему |
| Достава и достава | Море / ваздух / железница по потреби; транзит зависи од одредишне луке | ≈ 20 – 40 дана морем |
Напомена: времена су референце — ми потврђујемо тачне датуме са вашим цитатом. МОК и расуте количине се могу преговарати.
ФАК:
Која је разлика између хладно{0}}обликованих и топло{1}}ваљаних гредица?
Хладно{0}}обликоване греде се -формирају од танког поцинкованог лима — лакше, отпорније на корозију-и брже се постављају, што их чини економичним избором за секундарне чланове. Вруће{4}}ваљани профили су тежи и користе се углавном за примарно уоквиривање.
Како се греде и лајсне постављају и повезују са конструкцијом?
Они су причвршћени вијцима или причвршћени за главни оквир - греде за кровне греде, појасеви за стубове. На дугим распонима, савијене шипке везују греде, а ветар{1}}ветар везује појасеве за оквир. Уз сваку испоруку пружамо водич за инсталацију.
Колико дуго трају поцинковане греде и лајсне?
Век трајања зависи од слоја цинка и животне средине: З275+ премаз служи деценијама у већини климатских услова. Ми испоручујемо сертификат премаза тако да можете проверити спецификацију у складу са вашим потребама.
Који распон и оптерећење могу да носе ваше греде?
Капацитет зависи од пресека, размака и примењеног оптерећења. Пружамо проверене податке о распону/оптерећењу у складу са вашим цртежом и вашим локалним вредностима ветра и снега — потврђено цитатом.
Да ли пружате ДВГ/БИМ цртеже и званичну понуду?
Да. Бесплатно прегледамо ваш цртеж, достављамо ДВГ/БИМ датотеке на захтев и дајемо детаљну понуду која покрива спецификације, паковање и испоруку.
Могу ли да наручим малу пробну количину пре масовне поруџбине?
Апсолутно — пробне поруџбине су добродошле тако да прво можете да одобрите квалитет и инсталацију. Затим прелазимо на масовну производњу са стабилним временом испоруке.
Да ли извозите широм света и које Инцотермс подржавате?
Извозимо на већину глобалних тржишта и подржавамо ФОБ, ЦИФ и ЦФР, а ДДП је доступан на захтев. Сваки контејнер се проверава пре утовара.
Да ли су ваше греде погодне за приобалне, сеизмичке или{0} регионе са јаким ветром?
Да. За приобалне локације препоручујемо виши слој цинка, а за ветрове/сеизмичке зоне дизајнирамо додатно учвршћивање и континуитет преклопа — реците нам своју локацију и ми ћемо прилагодити снабдевање.
Као један од најпрофесионалнијих произвођача и добављача гредица и опсица у Кини, имамо водећу светску{0}}опрему за производњу и снажне производне могућности. Будите сигурни да ћете купити прилагођене греде и подлошке по конкурентним ценама из наше фабрике. За понуду, контактирајте нас сада.
