Причвршћивачи







Причвршћивачи челичне конструкције су склопови вијака — усклађени завртњи, навртке и подлошке — произведене у складу са строгим механичким и димензионалним стандардима за безбедносне{0}}критичне везе у челичним зградама, мостовима и преносним стубовима. Примјењују се два типа везе: тип лежаја-, гдје завртњи леже на спојеним плочама (секундарни оквир, греде) и клизни{3}}критични, гдје пред-затегнути вијци стежу површине споја против оптерећења од преокрета или замора (веза примарне греде-на-стуб). Пред{8}}затезање се постиже помоћу-контролисања обртног момента или одвртања{10}завртња (Ф1852).



Стандарди укључују АСТМ Ф3125 (А325/А490/Ф1852 тешки структурални вијци), Ф1554 (анкер вијци), ЕН 14399 и ГБ/Т 1228–1231. Оцене се крећу од 4,8 до 10,9/12,9. Премаз мора да одговара квалитету и окружењу: топло-поцинковање потапањем до 8,8 (заштита од корозије), дакромет/механичко цинковање за 10.9+ (спречавање кртости водоником).







ГНЕЕ производи склопове структуралних вијака према четири основна стандарда у наставку. Сваки стандард регулише специфично регионално тржиште — оцене нису заменљиве. Користите ову референцу да ускладите спецификацију вашег пројекта са исправним стандардом и разредом.



Стандард	Порекло	Оцена	Мин. Затезна	Типична примена
АСТМ Ф3125 А325	Северна Америка	—	120 кси (827 МПа)	Вијчани челични спојеви, оквири зграда, мостови
АСТМ Ф3125 А490	Северна Америка	—	150 кси (1040 МПа)	Високе{0}}примарне везе, тешке решетке
АСТМ Ф3125 Ф1852	Северна Америка	—	120 кси (827 МПа)	Одврните{0}}завртње за{1}}критичне везе
АСТМ Ф1554	Северна Америка	36 / 55 / 105	60 / 75 / 125 кси	Анкер вијци за анкерисање темеља
ЕН 14399 ХР	Европа	8.8 / 10.9	800 / 1040 МПа	Европски{0}}стандардни структурални вијци
ЕН 14399 ХВ	Европа	10.9	1040 МПа	Склопови шестоугаоних-утичница за-запете спојеве
ГБ/Т 1228–1231	Кина	8.8s / 10.9s	800 / 1040 МПа	Кинеске{0}}стандардне челичне конструкције, мостови
ИСО 898-1	Интернатионал	4.8–12.9	400–1220 МПа	Основна линија механичких својстава за све разреде







Избор структуралног причвршћивача је одлука у три-корак: стил главе и начин погона, материјал, затим степен и површинска обрада. Сваки корак сужава избор како би одговарао типу везе, захтеву за оптерећење и сервисном окружењу.



Стилови главе и методе вожње



Код структуралног завртња, стил главе одређује расподелу оптерећења стезаљке и алате за уградњу. Шест типова испод покрива већину прикључака од конструкцијског челика.



Стил главе		Дриве Метход	Структурална примена

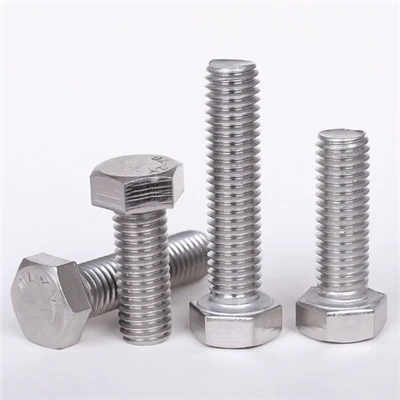

Хеави Хек		Хидраулични момент кључ или ударни пиштољ	АСТМ Ф3125 А325/А490 примарни прикључци — широка носива површина распоређује оптерећење стезаљке на повезане слојеве
Твист-Офф (ТЦ) Ф1852		Електрични ТЦ пиштољ за вијке; клин се одсеца при затезању циља	Проклизавајући{0}}критични и-затегнути спојеви — инсталација{2}}која се може проверити на терену, није потребна калибрација обртног момента
Анцхор Болт		Одвијач за кључ или навртку; ливени-или избушени-у поставци	АСТМ Ф1554 анкерисање темеља — Л-савијање, Ј-савијање или заглављене конфигурације за основне плоче стубова
Соцкет Цап		имбус кључ (шестоугаони кључ)	Механички{0}}прикључци, причвршћивање основне плоче и секундарни структурни елементи; погодан за апликације где се преферира компактна цилиндрична глава са хек утичницом у односу на велику спољну шестоугаону главу
Цоунтерсунк		Пхиллипс или шестоугаона утичница	Архитектонски и пешачки мостови где је потребна равна површина ради естетике или чистоће
Фланге Болт		Кључ или утичница	Секундарни структурни прикључци — интегрисана прирубница распоређује оптерећење без посебне подлошке, бржа уградња



Референца материјала



Материјали за структуралне причвршћиваче бирају се према класи чврстоће и радном окружењу. Четири материјала у наставку покривају примену челичних конструкција, од општег оквира до прикључака{1}}поморског нивоа.



Материјал	Стандард Референце	Типична оцена	Сервисно окружење
угљенични челик	АСТМ Ф3125 А325, ИСО 898-1	4.8 / 8.8	Општи структурални прикључци, унутрашњи или обложени за спољашњу употребу. Ниска цена, висока чврстоћа, захтева премаз
легирани челик	АСТМ Ф3125 А490, ИСО 898-1	10.9	Високе{0}}примарне везе, мостови, тешке решетке. Угашена и каљена; захтева дакромет или механичко цинковање — нема топлог-поцинчавања (ризик од водоничног кртљења)
Веатхеринг Стеел	АСТМ Ф3125 А325 Тип 3 / А490 Тип 3	8,8 / 10,9 еквив.	Отпорност на атмосферску корозију која одговара челичним конструкцијама А588 на временске услове — формира заштитни слој оксида, није потребан премаз
Нерђајући челик 304	АСТМ Ф593, А2-70	A2-70	На отвореном, храна, општа услуга корозије. Не препоручује се за излагање хлоридима/морским водама



Оцена и површински третман



Последњи корак усклађује квалитет причвршћивача и премаза са захтевом за оптерећење везе и изложеношћу околине. Степен одређује затезну чврстоћу; површинска обрада одређује отпорност на корозију и век трајања.



Цоатинг	Одговарајући разред	Животна средина	Напомена
Црна / обична	4.8–12.9	Затворене, заштићене структуре	Најнижа цена, без заштите од корозије
Поцинковано{0}}	4.8–8.8	У затвореном или благо на отвореном	Танак премаз, ограничена отпорност на корозију
Вруће{0}}поцинковање	До 8.8	Вањски, индустријски, приморски	Тешки премаз, 50+ година радног века у већини окружења
Дацромет / Механичко поцинковање	10.9–12.9	Примене на отвореном,{0}}високе снаге	Безбедно због водоничне кртости за високо{0}}завртње
Временски тип 3	8,8 / 10,9 еквив.	Зоне атмосферске корозије, челичне конструкције А588	Самозарастајући оксидни слој, није потребан премаз







ГНЕЕ структурални вијци су извезени у пројекте широм Азије, Блиског истока, Јужне Америке и Африке — подржавајући високе{0}} челичне оквире, мостове, стубове за пренос електричне енергије и индустријска постројења. Свака пошиљка одговара тачном стандарду, разреду и премазу-специфичном за локацију које захтевају локални прописи и спецификације пројекта.





Наши причвршћивачи за челичне конструкције се производе кроз комплетан{0}}систем производње у кући, од сировог челика до готовог производа. Главни производни процес укључује:







ГНЕЕ проверава квалитет у свакој фази производње — не само на завршној инспекцији. Свака фаза носи сопствени стандард, метод и критеријуме прихватања, са извештајима о испитивању (ЕН 10204 3.1) који се издају по серији.



Стаге	КЦ Итем	Стандард	Метод
Сировина	Хемијски састав, механичка својства	АСТМ Ф3125, ГБ/Т 3098.1, ЕН 10204 3.1	Спектрометар, затезање по топлоти
Формирање	Димензије, површинске пукотине	ИСО 4759-1	Први-чланак + по 200 ком, МТ
Тхреад	Пречник корака, уклапање навоја	ИСО 965, ГБ/Т 197	Иди/не-иди мерач према АСТМ Ф3125
Термичка обрада	Тврдоћа, микроструктура, затезно и отпорно оптерећење	АСТМ Ф3125, ИСО 898-1	ХРЦ по шаржи, затезање по пећи, металографски
Површина	Дебљина премаза, водонична кртост, уклапање навоја	АСТМ Ф1941, А153	Магнетни мерач, ХЕ тест 10.9+, го-мерач
Финал	Пробно оптерећење, затезање, оптерећење клином, тврдоћа, димензије	АСТМ Ф3125, ЕН 14399, ИСО 898-1	ЕН 10204 3.1 МТЦ, узорци 2 године, СГС/БВ/ТУВ ЕН
Паковање	Обележавање, заштита од влаге, сегрегација	Интерни стандард	ВЦИ + средство за сушење, ознака-броја топлоте, учитавање фотографија











Осим стандардних каталошких величина, ГНЕЕ може да произведе нестандардне затвараче према вашим цртежима, узорцима или техничким захтевима — уз контролу толеранције и евиденцију инспекције.







Сви причвршћивачи челичне конструкције су паковани као одговарајући склопови (завртњи + навртка + подлошка), означени за потпуну следљивост и испоручени са комплетном документацијом како би се обезбедило несметано царињење и-инсталација на лицу места.



Паковање и достава

Стаге	Метода паковања	Заштита
Болтинг Ассембли	Завртњи, навртке и подлошке се пакују као одговарајући сетови према АСТМ Ф3125 — свака јединица садржи један вијак, једну матицу и потребне подлошке, елиминишући-неподударање на локацији	—
Унутрашње паковање	5-слојни валовити картони (350–500 кг), плетене кесе (25–50 кг) или мале кесе (1–5 кг) — одабране према величини производа и количини поруџбине	Поцинковане и црне површине препуне ВЦИ кеса и средства за сушење за спречавање беле рђе и корозије од влаге током 30-45 дана транзита океаном
Посебна заштита	Крајеви са навојем, улошци{0}}од увртања и кривине за сидрене вијке су заштићени пластичним поклопцима или дрвеним блоковима да би се спречило оштећење током транспорта	Отпорност на временске услове Површине типа 3 упаковане папиром против рђе{1}}да би се сачувао заштитни слој оксида
Палетирање и утовар	Картони наслагани на ИСПМ-15 термички-третираних палета (1.200×1.000 мм или 1.100×1.100 мм), скупљајући се и везани за оптимизацију контејнера	—

Напомена: Сваки пакет је означен са: називом производа, стандардом (АСТМ Ф3125 / Ф1554 / ГБ), разредом (А325 / А490 / 8.8 / 10.9), величином (М), количином, бројем серије, бројем топлоте и називом одредишног пројекта.



Леад Тиме

Категорија	Стандардно време испоруке	Цустом Леад Тиме
Стандардне величине (М12–М36, А325/А490/8,8/10,9)	15–25 дана	25–35 дана (специјални премази, прилагођено паковање)
Не-нестандардне величине (М36–М64)	25–35 дана	30–45 дана (прилагођено урезивање навоја, савијање, стил главе)

Напомена: Време испоруке се рачуна на основу потврде извлачења и потврде о уплати. Брза производња је доступна на захтев.



Услови испоруке и документација

Ставка	Детаљ
Инцотермс	ФОБ (Тиањин), ЦИФ, ДДП
Начини испоруке	ФЦЛ (20'ГП / 40'ГП / 40'ХК), ЛЦЛ за мале поруџбине, ваздушни транспорт за хитне пројекте
Извозна документација	Комерцијална фактура, листа паковања (разврставање по нивоу картона), товарни лист (Б/Л), сертификат о пореклу (ЦО)
Документација о квалитету	ЕН 10204 3.1 МТР по серији, извештај о дебљини премаза, сертификат о инспекцији треће стране (СГС / БВ / ТУВ)
Царињење	Обезбеђена комплетна извозна документација; Подржана-инспекција треће стране од стране СГС, БВ или ТУВ
Више{0}}Консолидација производа	Консолидујте са челичним конструкцијским елементима (греде, стубови, решетке, греде, подупирачи) да бисте оптимизовали трошкове логистике за комплетну{0}}набавку пројекта

Напомена: Обједињена испорука са компонентама од конструкцијског челика је доступна за оптимизацију трошкова логистике за комплетну-набавку пројекта.







Као један од најпрофесионалнијих произвођача и добављача затварача у Кини, имамо{0}}водећу опрему за производњу у свету и снажне производне могућности. Будите сигурни да ћете купити прилагођене затвараче по конкурентним ценама из наше фабрике. За понуду, контактирајте нас сада.
