Као професионални произвођач челичних конструкција и причвршћивача, испоручујемо шестоугаоне вијке са пуним навојем 8.8 пројектоване за стезање променљиве-дебљине. Са навојем који се протеже целом дужином од главе до врха, сваки ДИН933 вијак шири силу стезања дуж целог навоја - омогућавајући једном причвршћивачу да безбедно захвати радне комаде различите дебљине. То је прави избор-за танке плоче, носаче опреме, заштитне ограде, лаке челичне оквире и опште склопове.
Зашто одабрати шестоугаони вијак са пуним навојем (разред 8.8)?
Флексибилно стезање{0}}променљиве дебљине
Стеже две или више плоча различите дебљине у једном причвршћивачу - положај навоја никада није фиксиран обичним дршком, тако даједан вијак се носи са наслагама мешовите{0}}дебљине (обично 5–50 мм комбиновано)да завртањ са пола{0}}навоја не може у потпуности да се ухвати.
Сила хвата се шири дуж целог навоја
Са ~100% навојем дршке, притисак затезања се шири дуж целе дужине захвата,смањује локализовану концентрацију стреса и даје равномерније,поуздана стезаљка за различите дебљине и тврдоће материјала.
Дубоки{0}}бочни захват
Када завртањ у потпуности прође и причврсти се са друге стране,пуни навој омогућава навртку да путује дубоко дуж завртња- посебно користан за носаче и панеле монтиране тамо где је простор на задњој-бочној страни ограничен.
Измерена снага 8.8 коју можете да проверите
Номинална затезна 800 МПа / принос 640 МПа / тврдоћа ХРЦ 22–32, тест-сертификован према ИСО 898-1 са испорученим МТЦ-ом- нема нагађања за вашег инжењера или КЦ.
Свеобухватна спецификација производа
| Атрибут | Спецификација |
|---|---|
| Назив производа | Шестерокутни вијак са пуним-навојем (завртањ са шестоугаоном главом) · ДИН933 |
| Стандард | ДИН933 · ИСО 4017 · ГБ/Т 5783 |
| Тип главе | Шестоугаона глава, шест{0}}тачка |
| Материјал | Угљенични челик #35 / #45, каљен и каљен |
| Ступањ снаге | Оцена 8.8, према ИСО 898-1 |
| Опсег величина | М6 – М36, метрички груби навој |
| Тхреад Цовераге | Цео навој - иде од испод главе до врха (~100% дршке, без равног дела) |
| Димензије | Нагиб, попречно-равно и висина главе по ДИН933 - погледајте матрицу величина испод |
| Болтинг Сет | Са ДИН934 шестерокутном навртком и ДИН125 подлошком |
| Опције завршетка | Обичан · Поцинковано · Вруће{0}}поцинковано (ХДГ) · Дакромет · Црни оксид |
| Главне употребе | Стезање-променљиве дебљине · опрема и носачи за полице · заштитна ограда и ограда · компоненте од лаких челика · дрво и дрво · панели и лимови · општа монтажа · поклопци машина |
| Паковање | Уље против-против рђе → поли врећа/картон Мање од или једнако 25 кг → палета са стреч фолијом и штитницима за углове / дрвена кутија за извоз |
| Леад Тиме | Спремне залихе 7–10 дана · Стандардно прилагођено 10–15 дана · Велике / прилагођене серије по распореду |
| МОК | Доступан је флексибилан - најнижи минимални минимални захтев за прву-поруџбу |
| ОЕМ / Цустом | По цртежу или узорку; исећи-на-дужину и прилагођено обележавање |
| Тест Репортс | МТЦ / ЦОА · извештаји о затезању, тврдоћи и соли-извештаји о спреју · трећа-страна на захтев |
| Следљивост | Серијски и{0}}број загревања који се може пратити |
Приказане вредности су номиналне за стандардне линије пуне-навоја разреда 8.8; потврдите коначне димензије и сложите-с нашим цртежом пре наручивања.
Оцена 8.8 Материјал и механичка својства
| Имовина | Оцена 8.8 Вредност · по ИСО 898-1 |
|---|---|
| Номинална затезна чврстоћа | 800 МПа |
| Минимална затезна чврстоћа | 830 МПа |
| Номинална снага приноса | 640 МПа |
| Минимална снага приноса | 660 МПа |
| тврдоћа (Роцквелл) | ХРЦ 22 – 32 |
| Материјал и топлотна обрада | Угљенични челик #35/#45, каљен и каљен (ИСО 898-1) |
Матрица величина (М6 – М36, разред 8.8)
| Тхреад д | Питцх | Преко станова с | Висина главе к | Тхреад | Дужина обичне залихе Л (мм) | Најбоље за |
|---|---|---|---|---|---|---|
| M6 | 1.0 | 10 | 4 | Пун | 30 – 80 | Лагани панели, мали носачи |
| M8 | 1.25 | 13 | 5.3 | Пун | 30 – 120 | Носачи опреме, стубови за ограде |
| M10 | 1.5 | 17 | 6.4 | Пун | 40 – 150 | Ограда, дрво, генерална скупштина |
| M12 | 1.75 | 19 | 7.5 | Пун | 50 – 180 | Компоненте од лаких челика, поклопци машина |
| M16 | 2.0 | 24 | 10 | Пун | 60 – 200 | Тежи носачи, челик{0}}на-челик |
| M20 | 2.5 | 30 | 12.5 | Пун | 70 – 220 | Конструктивни носачи, тешка опрема |
| M24 | 3.0 | 36 | 15 | Пун | 80 – 240 | Тешки рамови, базе машина |
| M30 | 3.5 | 46 | 18.7 | Пун | 90 – 300 | Тешке конструкције, сидра |
| M36 | 4.0 | 55 | 22.5 | Пун | 100 – 300 | Велика механизација, специјални пројекти |
Напомена:{0}}прозори дужине залиха су индикативни за купце; потврдимо захтев и издајемо потврду{1}}подударања цртежа пре производње.
Доступни третмани површине
| Заврши | Изглед и употреба |
|---|---|
| Плаин | Природни челик, науљен или фосфатиран, за унутрашњу монтажу. |
| Зинц Платед | Светла заштита од корозије за општу употребу. |
| Вруће{0}}поцинковано потапањем (ХДГ) | Густи цинк за спољне заштитне ограде и конструкције. |
| Дацромет | Висока отпорност на корозију без{0}}хрома. |
| Блацк Окиде | Индустријска црна завршна обрада за алате и монтажу. |
Примене завртња са пуним навојем, степен 8.8
| Сценарио | Како пуна{0}}нит помаже | Типичне величине |
|---|---|---|
| Променљива{0}}Стезање дебљине | Положај навоја никада није фиксиран дршком → један вијак стеже наслагане плоче различите дебљине. | M6 – M16 |
| Опрема и носачи за полице | Дубоки{0}}бочни ход матице омогућава брзу-бочну монтажу без додатног простора. | M8 – M12 |
| Заштитна ограда и ограда | Чврста стезаљка преко стуба + панел различите дебљине; ХДГ верзија одговара отвореном. | M10 – M16 |
| Лаке челичне компоненте | Рукохват пуне-дужине држи танке-чланове мерача без претераног-напрезања почетка конца. | M8 – M12 |
| Дрво и дрвена конструкција | Дужи зарез са навојем боље хвата дрво од завртња са кратким{0}}навојем. | M6 – M10 |
| Панели и причвршћивање листова | Без обичне дршке значи мање позива величине када се слаже више танких листова. | M5 – M10 |
| Генерална скупштина и поклопци машина | Мање СКУ-а и брже причвршћивање на мешовитим склоповима; Оцена 8.8 додаје поуздано стезање. | M6 – M16 |
| Обложене спољне конструкције | Поцинковано / Дацромет чува навоје пуне{0}}дужине заштићене у влажном окружењу. | M10 – M24 |
Производни процес са пуним навојем шестоугаоног вијка у 10 корака 8.8
Сваки шестоугаони вијак разреда 8.8 са пуним-навојем пролази кроз исти-ланац у кући, од сертификоване жичане шипке до упакованог картона - уз контролу инспектора у свакој фази.
Рекуиремент
Цртеж, величина, класа и површина потврђени са купцем.
01
Сировина
#35/#45 или СВРЦХ жичана шипка, класа-тестирана у-кући.
02
Сечење
Аутоматски-исеците на прецизну дужину празног дела пре формирања.
03
Цолд Форминг
Хек глава са хладном главом-са једним ударцем за обликовање.
04
Тхреад Роллинг
Цео конац смотан од главе до врха - без обичне дршке.
05
Термичка обрада
Гашење + темперамент да бисте обезбедили перформансе оцене 8.8.
06
Површинска обрада
Цинк / ХДГ / Дацромет / црни оксид по потреби.
07
Инспекција
Тестови на затезање, тврдоћу, мерач навоја и{0}}солни спреј.
08
Паковање
Паковање против-уље и извоз{1}}уље,{2}}означено.
09
Испорука
Уследљива партија испоручена са МТЦ-ом и пуним документима.
10
100% производње је у-кући, тако да држимо потпуну контролу квалитета, трошкова и времена испоруке на сваком кораку.
Контрола квалитета и следљивост
Пошто вијак са пуним{0}}навојем открива навој дуж целе дршке, наш КЦ се фокусира на-интегритет навоја пуне дужине, пуну-разугљиченост и прави тест променљиве дебљине-.
| Стаге | Инспекција / Пуни-Фокус на нит |
|---|---|
| Инцоминг Вире Род | Хемијски састав и сертификат материјала за #35/#45; провера површине и пречника пре котрљања. |
| Цолд Форминг | Први{0}}провера пуњења главе, пукотина и протока зрна који ће носити навој пуне-дужине. |
| Пуно-мотање нити | Иди / Не-Иди мерачи примењени попречно100% дужине дршке; висина, профил и -завршетак{1}}инспекције на крају. |
| Топлотна обрада (П&Т) | Тврдоћа ХРЦ;декарбонизација пуне дужинепроверите да ли је - више површине навоја изложено на завртњу са пуним-навојем. |
| Прооф & Мецханицал | Пуно-отпорно на затезање навој, издужење и течност према ИСО 898-1 на делу са навојем. |
| Стецк-Тест стезања горе | Скуп тестова променљиве{0}}променљиве дебљине је састављен да би се потврдило да је прозор пуне -хватања навоја заиста испоручен. |
| Премази и корозија | Дебљина премаза мерена унутар долина навоја; време прскања соли{0}}забележено за обложене делове. |
| Коначно и следљивост | 100% ознака квалитета, следљивост топлоте/партије, МТЦ & ЦОА издати са сваком серијом. |
Уобичајени проблеми у вези са набавком - и како их решавамо
| Ваша брига | Како на то одговарамо |
|---|---|
| „Да ли ће заиста ухватити мој скуп{0}} мешовитих дебљина?“ | Да - пуне-навоје се захвата на било којој дебљини; један вијак покрива типично 5–50 мм комбинованог снопа без ограничења дршке. |
| "Да ли је степен снаге поуздан?" | Оцена 8,8 по ИСО 898-1 са затезањем 800 / приносом 640 МПа, тврдоћом ХРЦ 22–32, тест-сертификовано и МТЦ-испоручено. |
| "Колико ћу чекати?" | Уобичајене величине на залихама се испоручују за 7–10 дана; стандардна производња по мери за 10-15 дана; експресни транзит 5-8 дана. |
| „Да ли морам да наручим огроман МОК?“ | Флексибилни МОК за прве поруџбине + бесплатни узорци, тако да можете да потврдите квалитет пре него што се посветите масовној продаји. |
| „Могу ли и ја да добијем матицу и подлошку?“ | Да - испоручујемо завртње у комплету са ДИН934 наврткама и ДИН125 подлошкама за један-извор. |
| „Како да знам да је права фабрика?“ | 20-годишњи произвођач са ИСО 9001, интерно тестирање, производња која се може ревидирати и комплетна документација за отпрему/следљивост. |
Напомена:обавезе дате овде се примењују на стандардне линије; Инжењеринг по мери се потврђује од случаја до случаја преко цртежа.
Како наручити - 5 једноставних корака
Пошаљите нам своју величину и количину:конац, пуна дужина, површина и количина - или само референца за цртеж/узорак.
Узмите -подударну понуду за спецификације:на стандардне линије одговорено у року од 1 сата радним данима; Укључене су цене ФОБ/ЦИФ/ЕКСВ/ДДП.
Потврдите провјером цртежа:издајемо цртеж{0}}у складу са потврдом димензија и нивоа пре производње.
Производња и инспекција:КЦ комплетног-процеса са механичким тестовима и тестовима премаза; МТЦ & ЦОА издати по серији.
Паковање и достава:извоз-паковања са јасним праћењем, затим-подршка за документацију након продаје.
Паковање и достава
| Ставка | Детаљи |
|---|---|
| Унутрашње паковање | Уље против-кође по потреби, затим полиетиленска врећа/кутија; обичан расути или клијентски{1}}означено паковање. |
| Оутер Пацкинг | Стандардни картони (25 кг мак) → палета са стреч фолијом и штитницима за углове; дрвене кутије за извоз. |
| Узорци | Бесплатни узорци, отпремљени у року од 3-5 радних дана. |
| Време испоруке · Спремне залихе | Уобичајене величине на лагеру:7–10 дана; стандардна производња по мери:10–15 дана; велике/прилагођене партије по распореду. |
| Документи | Комерцијална фактура, листа паковања, МТЦ/тестни сертификат, ЦОА, сертификат о пореклу/образац А. |
Напомена: време испоруке и процене транзита су индикативне за стандардне линије; потврдите тачан распоред са својим контактом за продају.
ФАК:

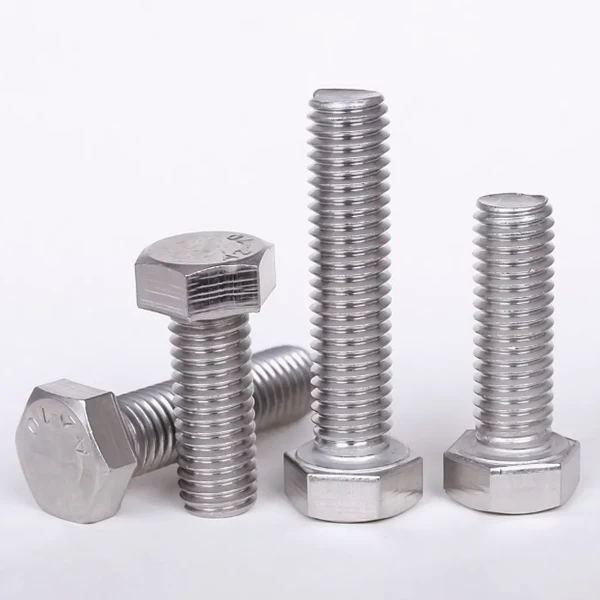

Шта је шестоугаони вијак са пуним навојем?
Вијак са шестоугаоним навојем са пуним навојем (ДИН933) има навоје који се протежу од испод главе до врха без обичне дршке, што даје навој пуне{1}}захвата за чврсто држање.
Цела нит или пола нити - шта да изаберем?
Изаберите пун навој када је сила стезања/хватања приоритет и дебљина радног комада варира; изаберите половину навоја када је важна висока чврстоћа на смицање и прецизно поравнање (нпр. спајање дебеле челичне плоче).
Може ли стегнути плоче различите дебљине?
Да, - навој пуне-навоје омогућава да се матица закачи у било ком тренутку, прилагођавајући се наслагама променљиве{2}}променљиве дебљине у једном причвршћивачу.
Да ли је степен 8.8 довољно јак за ову апликацију?
Разред 8.8 нуди номиналну затезност од 800 МПа са добром жилавошћу, погодан за лаке структуре, конзоле, заштитне ограде и опште склопове.
Да ли држите залихе? / Могу ли добити бесплатне узорке?
Да, уобичајене величине су на залихама са роком испоруке од 10–15 дана, а доступни су бесплатни узорци.
Да ли достављате извештаје о испитивању?
Да, извештаји о МТЦ/материјалу, затезању, тврдоћи и-спрејању соли су доступни за сваку серију.
