Челичне прикључне плоче





Челичне спојне плоче су равне челичне компоненте које се користе за спајање појединачних челичних елемената — као што су греде, стубови, подупирачи и решеткасти елементи — у јединствени{0}}оквир који носи оптерећење. Они служе као критични интерфејс где се силе преносе између повезаних чланова, што их чини једним од структурно најзначајнијих елемената у било којој челичној згради или пројекту моста.



У типичној структури са челичним оквиром, спојне плоче се појављују на сваком већем споју: где се греда сусреће са стубом (веза крајње плоче), где се стуб сусреће са бетонском подлогом (основна плоча), где су два сегмента истог елемента спојена (плоча за спајање), и где се дијагоналне уграде конвергирају у једном чвору (плоча са уметком). Сваки тип везе је конструисан да преноси специфичне комбинације аксијалне силе, смицања и момента савијања уз одржавање структуралног интегритета иу условима статичког и сеизмичког оптерећења.



Квар једне спојне плоче може угрозити цео структурални систем. Због тога међународни стандарди дизајна — АИСЦ 360, Еврокод 3 и ГБ 50017 — садрже детаљне одредбе за дизајн прикључне плоче, укључујући минималне ивице, размак вијака, димензионисање завара и захтеве за жилавост материјала.











Наше челичне прикључне плоче доступне су у широком спектру класа конструкцијског челика како би испуниле различите захтеве пројекта. Можете да бирате између К235Б до К420Б (ГБ), А36 до А709 (АСТМ) или С235ЈР до С460Н (ЕН) на основу вашег дизајна оптерећења и важећег кода. Без обзира да ли ваш пројекат прати АИСЦ 360-22, Еуроцоде 3 ЕН 1993-1-8 или ГБ 50017-2017, ми производимо сваку плочу према наведеном стандарду. Вијци високе чврстоће у класама А325/А490 или 8,8с/10,9с су такође доступни за везе са критичним клизањем.



Квалитет челика (ГБ)	Квалитет челика (АСТМ)	Квалитет челика (ЕН)	Граница течења (МПа)	Типична примена
Q235B	A36	С235ЈР	Веће или једнако 235	Опште конструктивне везе
Q355B	А572 Гр50	С355ЈР	Веће или једнако 355	Носеће{0} везе, стубови
Q390B	A588	S355J2W	Веће или једнако 390	Конструкције мостова, отпорни челик
Q420B	А709 Гр50	S460N	Веће или једнако 420	Тешки{0}}конструктивни спојеви





Наше челичне прикључне плоче су извезене у 60+ земаља широм југоисточне Азије, Блиског истока, Африке и Јужне Америке — подржавајући пројекте од индустријских радионица до инфраструктуре мостова и-високих зграда.





Свака челична спојна плоча коју производимо пролази кроз строго контролисан производни процес од пет- корака — од инспекције сировог материјала до коначног паковања — обезбеђујући тачност димензија, интегритет завара и квалитет премаза који испуњавају међународне захтеве пројекта.





Корак	Процес	Опрема / Метод	Кључне контролне тачке
1. Материјал и сечење	Провера квалитета челичне плоче и сечење на величину	ЦНЦ плазма сечење, ласерско сечење	Сертификација квалитета, квалитет ивица, толеранција димензија
2. Бушење	Израда рупа за вијке по цртежима	ЦНЦ линија за бушење, машине за бушење	Пречник рупе, размак, растојање ивица, тачност положаја
3. Заваривање	Монтажа елемената за укрућење, завршних плоча, спојних спојева	Квалификовани заваривачи по АВС Д1.1 / ГБ 50661	ВПС/ПКР, завари са пуним/делимично продирањем, угаони завари
4. Површинска обрада	Пескарење и премазивање	Пескарење до Са 2,5, епоксидни прајмер, полиуретански завршни премаз, топло{1}}поцинковање (АСТМ А123)	Дебљина премаза, адхезија, потпуна покривеност
5. Инспекција и паковање	Димензионална и НДТ контрола, паковање за отпрему	УТ/РТ/МТ испитивање, мерач дебљине сувог филма, заштитно паковање	100% провера димензија, интегритет шава, заштита од поморског терета







Свака челична прикључна плоча подлеже строгој инспекцији у три фазе — пре, током и после производње — како би се осигурала потпуна усклађеност са вашим цртежима и стандардима пројекта.



Стаге	Инспекцијски предмети	Метод / Опрема
Инцоминг Материал	Верификација квалитета челика, провера сертификата за млин, инспекција површинских недостатака	МТЦ преглед, визуелни преглед, испитивање спектрометром
У-Процесу	Димензије плоче након сечења, пречник и положај рупе, квалитет завара	Само{0}}провера ЦНЦ машине, мерна трака, калипер, визуелна провера завара
Завршна инспекција	Дебљина плоче, дужина, положај рупе, растојање ивица, интегритет завара, дебљина премаза	100% димензионална инспекција, НДТ тестирање (УТ/РТ/МТ), мерач дебљине сувог филма



Могућности НДТ тестирања:

Метод	Шта детектује	Када се примени
УТ (ултразвучно тестирање)	Унутрашњи недостаци завара — порозност, шљака, недостатак фузије	Завари са пуним{0}}пробојом на дебелим плочама (већим или једнаким 25 мм)
РТ (радиографско тестирање)	Унутрашњи дефекти завара са трајним филмским записом	Критични завари за које је потребна документација
МТ (тестирање магнетним честицама)	Површинске и близу{0}}површинске пукотине	Угаони завари, површине заварених жљебова

Напомена:{0}}Инспекција треће стране одСГС, БВ, илиТУВподржано на захтев.







Избор праве прикључне плоче укључује процену неколико кључних фактора, а затим њихово усклађивање са исправним типом производа.



Кључни фактори које треба узети у обзир:

Фактор	Шта одредити	Зашто је важно
Врста везе	Само момент, смицање или аксијално{0}}	Одређује тип плоче (крајња плоча, језичак за смицање, спој или уметак)
Пројектна оптерећења	Аксијална сила, смицање, момент савијања	Одређује дебљину плоче, количину вијака, врсту завара
Квалитет челика	Подударање са повезаним члановима	Ниже{0}}плоче са-слабим спојем стварају слабу везу
Управљачки стандард	АИСЦ 360, Еврокод 3 или ГБ 50017	Мора да одговара локацији пројекта и основи дизајна инжењера
Заштита од корозије	Епоксидни премаз, галванизација или челик против временских утицаја	Зависи од окружења услуге
Тип рупе за вијке	Стандардне, велике или са прорезима	Утиче на толеранцију и растојање ивице по АИСЦ табели Ј3.3



Ускладите своје потребе са нашим производима:

Ако ваша веза захтева...	Вама треба	Прикажи производ

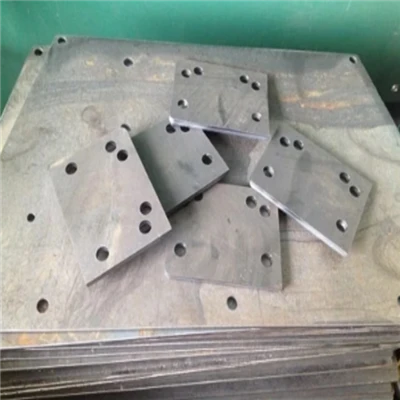

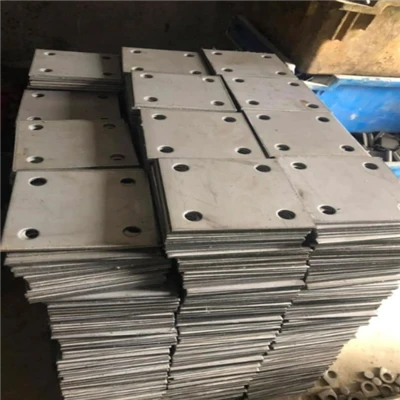

Продужење дужине греде или стуба	Спојне плоче	Конструкционе челичне плоче за спајање

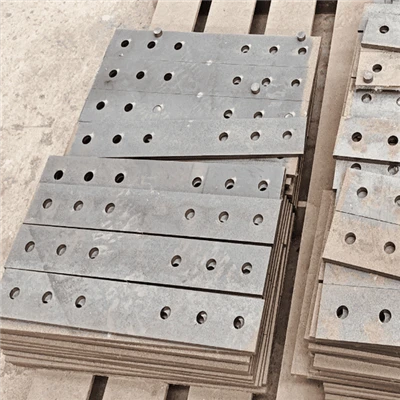

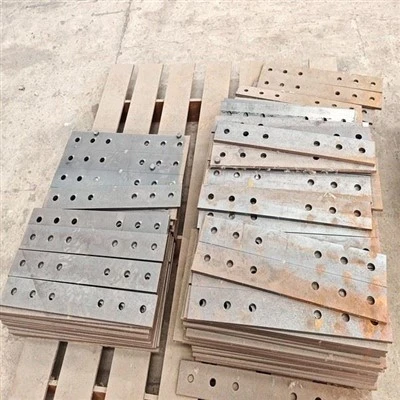

Високо{0}}спајање за тешке чланове	Високе{0}}плоче за спајање	Прилагођене плоче за спајање{0}}високе чврстоће

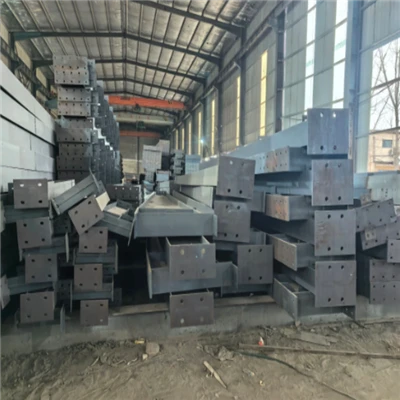

Сидрење стуба за бетонску основу	Основне плоче	Челична основна плоча високе чврстоће

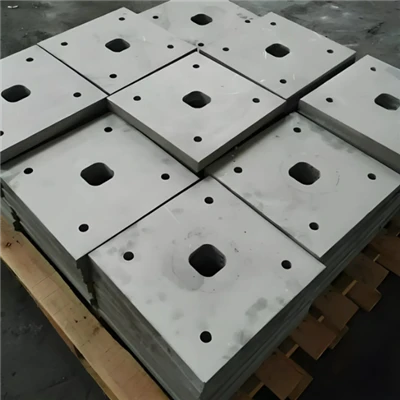

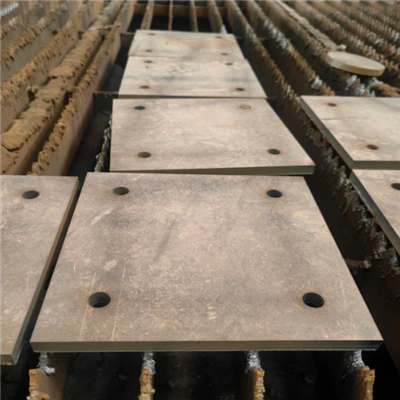

Тешки стубови у-високим или индустријским пројектима	Основне{0}}плоче за тешке услове рада	Тешка{0}}основна плоча за стубове
Прилагођене основне плоче за специјалне профиле стубова	Прилагођене основне плоче	Прилагођене основне{0}}тешке челичне плоче
Спојеви носача или раскрснице за подупирање	Гуссет плоче	Прилагођене челичне уметне плоче
Ортотропно укрућење палубе моста	У-ребра моста	Челични мост У-ребро







Од прегледа цртежа до коначне испоруке, пружамо услугу од-до-краја за васчелична прикључна плочапројекат:



Корак	Стаге	Шта радимо
1	Преглед цртежа	Пошаљите нам своје цртеже прикључних плоча (ПДФ/ДВГ/ДКСФ) са димензијама плоча, шемама рупа и детаљима заваривања. Још нема цртежа? Наши инжењери могу дизајнирати плоче за спајање, основне плоче, плоче са уметцима и завршне плоче на основу вашег типа везе и пројектног оптерећења
2	Потврда цртежа	Прегледамо пречник рупе, размак, растојање ивица, дебљину плоче и тип завара, означавамо све проблеме према АИСЦ/Еуроцоде 3/ГБ 50017 и потврђујемо коначне цртеже са вама
3	Цитат	Цена је израчуната на основу квалитета челика (К235Б–К420Б / А36–А709 / С235ЈР–С460Н), дебљине плоче (6–80 мм), количине рупа, обраде површине и одредишног прикључка
4	Уговор и депозит	Након потврде понуде, потписујемо уговор и почињемо производњу по пријему депозита
5	Производња	ЦНЦ плазма/ласерско сечење → ЦНЦ пробијање/бушење рупа за вијке → заваривање елемената за укрућење и спојница → површинска обрада (Са 2.5 пескарење + епоксид/галванизација), све по потврђеним цртежима
6	Инспекција квалитета	100% димензионална инспекција дебљине плоче, положаја рупе и ивице + НДТ тестирање (УТ/РТ/МТ) на завареним спојевима + мерење дебљине превлаке, подржана инспекција треће стране (СГС/БВ/ТУВ)
7	Паковање и утовар	Плоче упаковане заштитним сепараторима за спречавање површинског гребања, контејнер напуњен фотографијама
8	Достава и документација	Пошаљите до одредишне луке са пуним документима за извоз (ЦО, образац А/Е/Ф, МТЦ, извештај о инспекцији, листа паковања)







Ставка	Детаљи
Метод паковања	Плоче наслагане дрвеним сепараторима између слојева како би се спречило површинско гребање; челичне траке за спајање; челична палета или дрвено кућиште за мале делове
Заштита од влаге	ВЦИ папир против -рђе умотан унутра, пластична фолија споља за заштиту поморског терета
Цонтаинер Лоадинг	20ГП / 40ГП / 40ХК доступно, учитавање фотографија које се добијају пре и после заптивања
Услови испоруке	ФОБ, ЦИФ, ЦФР, ДДП доступни на захтев
Дестинатион Портс	Југоисточна Азија, Блиски исток, Африка, Јужна Америка, Централна Азија — 40+ земаља које се користе
Документација	Листа паковања, комерцијална фактура, ЦО, Образац А/Е/Ф, МТЦ, извештај о инспекцији — све је обезбеђено за царињење







 Бесплатни преглед цртежа— Наши инжењери проверавају димензије, шаблоне рупа и детаље заваривања пре производње и означавају све проблеме.



 Сљедивост материјала— Сертификат о испитивању млина (МТЦ) приложен уз сваку серију, пуна следљивост од челичане до готове плоче.



 Консултације о заштити од корозије— Препоручујемо одговарајући систем премаза на основу вашег окружења.



 Извештаји о напретку производње— Недељне фотографије од сечења до паковања, тако да увек знате статус поруџбине.



 Достава{0}}до{1}}луке— Утовар контејнера, резервација и испорука до одредишне луке уз праћење.



 Сампле Сервице— Мале серије или плоче са узорцима доступне за потврду квалитета пре масовне поруџбине.



Као један од најпрофесионалнијих произвођача и добављача челичних спојних плоча у Кини, имамо водећу светску{0}}опрему за производњу и снажне производне могућности. Будите сигурни да ћете купити прилагођене челичне прикључне плоче по конкурентним ценама из наше фабрике. За понуду, контактирајте нас сада.
