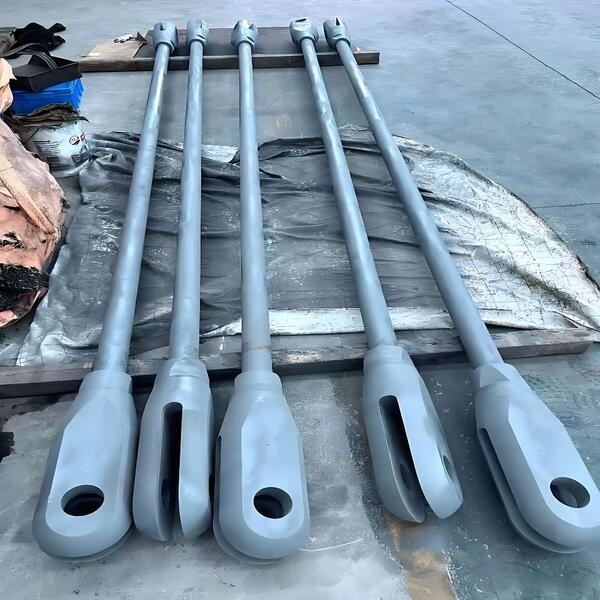

Као произвођач конструкцијског-челика фокусиран на системе затезања, ми испоручујемо челичне спојне шипке високе чврстоће за конструкцију мостова - високе-легиране челик високе чврстоће, ваљане навоје отпорне на замор-и дугорочну-заштиту од корозије, која се може у потпуности пратити од млина до локације. Поред саме компоненте, наша-услуга на једном месту покрива бесплатан избор инжењеринга,{7}}преглед цртежа чворова, прилагођене крајеве и величине,-кућно цинковање,-инспекцију треће стране и извоз{10}}спремну испоруку - тако да се оцене, крајњи делови и једна документација потврђују у једном захтеву.
Спецификација производа за вучне шипке високе затезности
| Ставка | Спецификација |
|---|---|
| Материјал | Главни делови{0}}носиви: легирани челик-високе чврстоће 40Цр / 42ЦрМо (АИСИ 4140 екв.); Фитинги и хардвер: угљенични челик К235Б / К355Б |
| Ступањ снаге | 460 / 650 / 830 МПа (прилагођено на захтев) |
| Пречник | Φ20 – Φ160 мм |
| Дужина једног -штапа | До 12.000 мм |
| Тхреад | Метриц / УНЦ / цустом; исечен, ваљан или узнемирен |
| Крај везе | Спојница (О-О / О-У / У-У) / навојни / затезач; ЛХ & РХ навој |
| Површинска обрада | Топло{0}}поцинковање (ИСО 1461) / епоксид / тефлон / нерђајући челик или челик који је отпоран на временске услове |
| Стандарди | АСТМ / ГБ-Т / ИСО 898; управљање квалитетом према ИСО 9001 |
| Документи о квалитету | Сертификат о испитивању млина по серији; 100% НДТ; опциона СГС / БВ инспекција |
| Паковање | Ојачани челик-осигурани снопови,-мете за заштиту од конца, омотач који спречава влагу-, дрвене палете / сандуке |
| Транспорт | Контејнер ЛЦЛ / ФЦЛ или расути{0}}; море / железница / последња-миља; ФОБ / ЦИФ / ДДП |
| Време испоруке | Потврђено на упит након одобрења цртежа и спецификација; варира у зависности од степена, пречника и количине; доступни узорци и брзи радови |
| МОК | Нема фиксног МОК за стандардне величине - потврдите спецификацијом и количином |
| Аццептанце Пацк | Листа паковања, ЦО, образац Е и потпуни документи о следљивости |
Зашто одабрати наше полуге високе затезности
Дизајн отпоран на замор{0}
Ваљани навоји и контролисане прелазне зоне издржавају милионе циклуса оптерећења од саобраћаја, ветра и температуре - главне тачке ризика за затегнуте елементе моста.
Високи затезни капацитет
Степен чврстоће до 830 МПа на оптерећење-носиви легирани челик значе мање, лакше елементе који носе више - без додавања тежине конструкцији.
Дугорочна{0}}заштита од корозије
Топло{0}}поцинковање према ИСО 1461, плус епоксидне/тефлонске/катодне опције за морска окружења и{2}}одлеђивања-окружења у којима мостови живе деценијама.
Прецизно прилагођавање локације
Затезни, навојни или затезни крајеви са чаурама за подешавање дају вам-контролу дужине и затезања на лицу места како бисте одговарали стварним геометријама чворова.
Потпуно следљив материјал
По{0}}сертификати о испитивању млина и праћење серије задовољавају захтеве за прихватање мостова и{1}}записе.
Инжењерска подршка
Наши инжењери прегледају ваше цртеже чворова и препоручују крај{0}}форму, нагиб и дужину - заједно са вашим дизајнерским тимом.
Техничке спецификације
Доњи распони нагиба су типични за затезне елементе моста; потврдите коначне вредности са сертификатом о испитивању млина за вашу специфичну наруџбу.
| Степен чврстоће (МПа) | Затезна чврстоћа Рм | Граница течења РеХ | Елонгација А | Типична употреба |
|---|---|---|---|---|
| 460 | 550 МПа | 460 МПа | Веће или једнако 17% | Општи системи учвршћивања и везивања |
| 650 | 800 МПа | 650 МПа | Веће или једнако 15% | Попречне и лучне споне са великим{0} оптерећењем |
| 830 | 1030 МПа | 830 МПа | Веће или једнако 12% | Премијерни чланови са{0}}дужим распоном |
Димензионални опсег
| Параметар | Домет | Напомене |
|---|---|---|
| Пречник | Φ20 – Φ160 мм | Прилагођене величине на захтев |
| Дужина штапа | 1.000 – 12.000 мм | Једнака-дужина по стандарду пакета |
| Тхреад | Метрички / УНЦ / прилагођени | Исеците, умотајте или узнемирите како је наведено |
| Правост и толеранција | По ДИН / ИСО / спецификацији пројекта | Контролисано да спречи стресне проблеме |
Крајњи типови везе
О-О / О-У / У-У клив
Ковани спој и затик за окретне спојеве и закачене чворове - брзу монтажу без вијака-.
Тхреадед Ендс
Исечени, ваљани или нагнути навоји за спајање са затезачима или наврткама.
Турнбуцкле Ассембли
ЛХ/РХ навоји и навлака за подешавање дају -дужину локације и пре{1}}контролу затезања.
Конфигурације, димензије и цртежи
Стандардне конфигурације испод - величине су прилагођене вашем чвору и оптерећењу. Вредности су индикативне; потврдите према одобреном цртежу продавнице.
| Модел | Тип шарке | Диаметер Ранге | Род Ленгтх | Подешавање | Типична употреба |
|---|---|---|---|---|---|
| D1 | 1-смерна шарка | Φ20 – Φ80 мм | 1.000 – 12.000 мм | Затезач, офсет | Фиксни спојеви, једносмерно оптерећење |
| D2 | Двосмерна шарка | Φ20 – Φ120 мм | 1.000 – 12.000 мм | Затезач, офсет | Тешка оптерећења, умерено кретање |
| S1 | Двосмерна шарка | Φ20 – Φ80 мм | 1.000 – 8.000 мм | Затезач, офсет | Компактан стандардни рад |
| S2 | Двосмерна шарка | Φ20 – Φ60 мм | 1.000 – 6.000 мм | Затезач, центриран | Симетрична накнадна опрема / лаки рад |
Где се користе наши анкери за мост
Лучни и везани{0}}лучни мостови
Хоризонтални елементи за везивање и системи затезања тетиве који балансирају потисак.
01
Трусс Бридгес
Дијагонални и тетивни затезни елементи у челичним решеткастим конструкцијама.
02
Сидришта и спојнице каблова
Сидрење и причвршћивање склопова на стубовима и упорницама.
03
Цросс & Винд Брацинг
Стабилизирајуће бочно учвршћивање на вијадуктима и надвожњацима.
04
Вешање/кабл-Прибор
Помоћни затезни и стабилизациони чланови.
05
Контрола квалитета и следљивост
Квалитет се проверава у фазама - који нису наведени у слогану. Ево како се свака наша серија контролише од сировог челика до контејнера за отпрему.
Контрола улазног материјала
Наручено од одобрених челичана. Свака топлота је верификована у складу са сертификатом млина; хемијска и механичка својства се поново-проверавају према спецификацији пројекта где је то потребно.
Контрола процеса производње
Термичка обрада, ваљано/углађено урезивање навоја и обрада прате контролисане параметре са-процесом димензионалне инспекције евидентиране по комаду.
Заваривање и НДТ
Заварени склопови се прегледају - 100% НДТ (УТ / МТ) по одобреној процедури да би се открили сви скривени дефекти пре наношења премаза.
Инспекција премаза
Дебљина поцинкованог цинка се мери магнетним мерачем; визуелне провере, провере адхезије и униформности пријављене за серију.
Завршна инспекција
Провера димензија, навоја, равности и површине у односу на ваш одобрени цртеж; одбијени комади се стављају у карантин, не шаљу се.
Трећа{0}}документација
Опциона СГС / БВ инспекција на захтев. Свака поруџбина се испоручује са МТЦ-ом, листом паковања, ЦО, обрасцем Е и записима о следљивости комплетне серије.
Одабир материјала према услужном окружењу
| Апликација | Материјал | Зашто |
|---|---|---|
| Опште конструкције мостова | Угљенични челик-велике чврстоће (К355Б / АИСИ 1045 екв.) | Економичан, велданле, адекватан за умерена оптерећења |
| Мостови-великог/дугог распона{1}} | Легирани челик{0} високе чврстоће (40Цр / 42ЦрМо / СЦМ440) | Висок капацитет затезања у компактним деловима; носиво{0}}језгро |
| Морска/слана окружења за{0}}одлеђивање | Нерђајући челик (дуплекс / 316Л) или челик за временске услове | Отпорност на корозију без тешких премаза |
| Фитинги, подлошке и одстојници | Угљенични челик (К235Б / К355Б) | Секундарне компоненте - стандардни конструкциони челик по нижој цени |
Опције заштите од корозије
| Опција | Опис | Најбоље за |
|---|---|---|
| Вруће{0}}поцинковање (ИСО 1461) | Потпуни премаз цинка, отпоран на временске прилике и прскање | Већина окружења мостова |
| Епоксид/песак-Пескарење и прајмер | Обојена заштита за контролисане атмосфере | Унутрашње и обложене конструкције |
| Тефлон / Флуорополимер | Премаз са ниским-трењем,-великом издржљивошћу | Агресивни или{0}}сајтови са високим степеном хабања |
| Нерђајући челик | Основни материјал отпоран на корозију{0}, без премаза | Морске зоне и зоне соли за{0}}ење |
Наши пројекти извозни случајеви
| Пројекат | Локација | Апликација | Резултат |
|---|---|---|---|
| Маас Тиед{0}}Лучни мост | Холандија | Систем лучних мостова | 128 ком · Ø80 мм · Класа 650 · поцинковано |
| Прелаз на Рајнском луку | Немачка | Везан{0}}члан затегнутог лука | 96 ком · Ø100 мм · Граде 830 · епоксид |
| Вистула Виадуцт | Пољска | Ветар за вијадукт | 60 ком · Ø60 мм · Класа 460 · поцинковано |
Паковање, транспорт и достава
| Ставка | Детаљ |
|---|---|
| Паковање | Ојачани челични-снопови са навојем-заштитним завршним поклопцима; омотач који спречава влагу и корозију- на дрвеним палетама / сандуцима величине за бродски терет. |
| Ознаке за отпрему и документи | Ознаке производа са бројем топлоте и спецификацијама; листу паковања, ЦО и Образац Е прате сваку пошиљку. |
| Логистика | Контејнер ЛЦЛ / ФЦЛ или расути{0}} контејнер, морем или железницом; ФОБ / ЦИФ / ДДП по вашој жељи. |
| Време испоруке | Потврђено на упит након одобрења цртежа и спецификација; варира у зависности од степена, пречника и количине. Узорци и брзи радови доступни су на захтев. |
| Подршка при доласку | Сваки терет се фотографише и проверава пре отпреме; Захтеви и рокови за поновну{0}}инспекцију су документовани у уговору. |
ФАК:
Која је разлика између ваљаних и резаних нити и зашто је то важно за мост?
Ваљани навоји имају непрекидну, рад{0}}очврсну структуру зрна која је отпорнија на замор много боље од резаних нити - која је критична у милионима циклуса оптерећења од саобраћаја и ветра које члан моста подноси. Усклађујемо метод производње конца са вашим захтевима за замор.
Да ли вруће{0}}цинковање утиче на навоје?
Заштићујемо, пред-димензионирамо или-сечемо навоје по стандарду пре потапања, а затим поново-проверавамо коначни корак у односу на навртку спојнице како би се након наношења премаза чисто склопила. Ово је потврђено у завршеном кораку{4}}инспекције нити.
Како контролишете равност и толеранцију дужине?
Термички{0}}третирани штапови се исправљају на-управљачу и дужина-проверава се према вашем цртежу. Пакети једнаке{4}}е дужине су стандардни, тако да је-нагласак на сајту предвидљив.
Шта ако је потребан један штап дужи од ваше стандардне дужине?
Стандардни комади су до 12.000 мм. За дуже континуирано затезање користимо одобрене спојнице или сегментиране крајње склопове величине заједно са вашим инжењером.
Како се коначна напетост или пред{0}}напон поставља на лицу места?
Затезачи и рукави за подешавање омогућавају контролисано-подешавање дужине и затезања на лицу места. Упутства за рад и редослед затезања прате вашу наруџбу.
Која је ваша минимална количина поруџбине (МОК)?
Не постоји фиксни МОК за стандардне пречнике и класе. За прилагођене спецификације, потврђујемо разуман минимум са вама на основу цртежа и количине.
Можете ли прилагодити крајње спојеве и навоје?
Да - спојница (О-О/О-У/У-У), крајеви са навојем или затезачи, леви- и десни-навоји и прилагођене величине навоја се производе на вашем цртежу чвора.
Можете ли обезбедити следљивост материјала и сертификате?
Свака серија се испоручује са сертификатом о испитивању млина; Праћење лота је стандардно и доступни су{0}}инспекција треће стране (СГС / БВ), ЦО и Образац Е.
