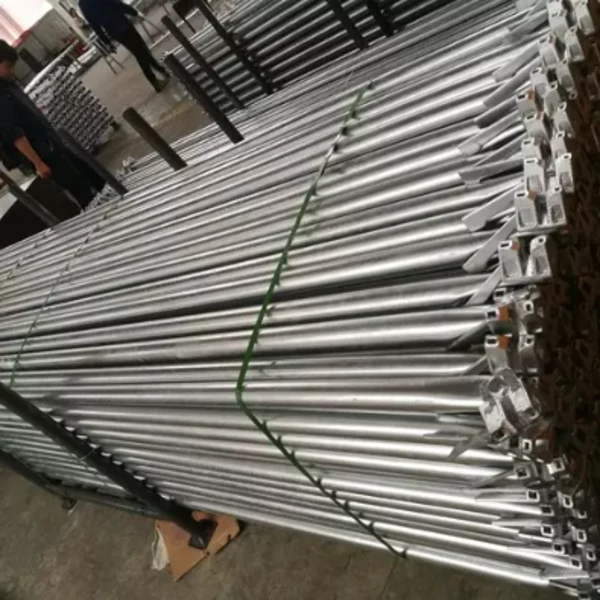

Наша дијагонална конструкција од поцинкованог челика је дијагонални елемент-само затезање који повезује углове лежишта оквира у крути троугао, преносећи бочну силу ветра и сеизмичке силе у оквир за стабилизацију. Носач комбинује једноделни-ковани крај виљушке са претходно-навојном шипком и потпорним наврткама за закључавање, тако да је причврстите за гред и примарне греде, затегнете је на месту окретањем навртке и оставите пренос силе чистим и поузданим.
Потпуно топло{0}}поцинковање штити га за спољашњу, влажну и обалну употребу. Од прегледа цртежа до производње, цинковања и глобалне испоруке, подржавамо дијагонално учвршћивање за складишта, радионице и монтажне зграде.
Напомене о инжењерским перформансама и дизајну
Поцинковани дијагонални носач је анапетост{0}}само члан: носи ветар и сеизмичку хоризонталну силу путем директног аксијалног повлачења, тако да мора деловати са супротним подупирачем (или паром Кс / дијагонала) да би се носио са преокретом оптерећења. За ефикасну путању оптерећења држите дијагоналу близу 35 степени –55 степени у односу на хоризонталу и потврдите пречник шипке и капацитет коване-виљушке у односу на хоризонтално пројектовано оптерећење према вашем стандарду (АИСЦ 360 / ЕН 1993-1-1 / ГБ 50017).
Како функционише поцинковано дијагонално учвршћивање
Стабилизује лежиште оквира
Дијагонала дели правоугаони залив на троуглове, једину стабилну геометрију, тако да бочне силе путују кроз подупирач уместо да развлаче оквир.
Отпоран на ветар и сеизмичко оптерећење
Хоризонталне силе се преносе кроз греду и подупирач у вертикални оквир за учвршћивање, побољшавајући укупну отпорност на померање кровних и зидних система.
Поље-затегнуто, није{1}}уклопљено у поље
Пошто је шипка унапред-навојна и унапред-фабрикована, инсталатер затеже сигурносну матицу да би уклонио лабавост без сечења или урезивања навоја на лицу места.
Зашто одабрати наше дијагонално учвршћивање
Једна-кована виљушка
Чврста кована папучица носи пуно затезно оптерећење без ризика од пуцања заварених или причвршћених равних плоча, тако да издржи кроз поновљене циклусе ветра и сеизмике.
Унапред{0}}навој и пре{1}}фабриковани
Шипка стиже пуна-са навојем и виљушка се завршава унапред-тако да је само причврстите и затегнете; без сечења или урезивања на градилишту скраћује се рад и време изградње.
Усклађени пројектни сетови
Стандардни пречници се чувају на лагеру, док се пречник и дужина по мери израђују према вашем цртежу, тако да сваки носач у заливу стиже у одговарајућим сетовима.
Потпуно топло{0}}поцинковање
Сваки подупирач је поцинчан према АСТМ А123 / ЕН ИСО 1461, штитећи навоје и виљушке од влаге, соли и кише у приобалном и влажном поднебљу.
Материјал и против{0}}корозије
| Парт | Оцена | Стандард | Заврши |
|---|---|---|---|
| Шипка са навојем (затезни члан) | К235Б / С235ЈР / А36 | ГБ/Т 700 ≈ ЕН 10025 ≈ АСТМ А36 | Вруће{0}}поцинковано |
| Ковани виљушкасти крајеви | Угљенични челик (висока затезна) | Како је наведено | Вруће{0}}поцинковано |
| Висока чврстоћа (на захтев) | К355Б / С355ЈР | ГБ/Т 1591 ≈ ЕН 10025 | Како је наведено |
Пуна спецификација
| Ставка | Детаљ |
|---|---|
| Секција | Округла шипка, са пуним-навојем; пречник φ12–φ60 мм (стандардни φ12–φ30) |
| Дужина | 500–6000 мм стандардно; прилагођена дужина цртежа |
| Прекините везу | Једно-комад коване виљушкасте ушице причвршћене за греду/греду |
| Подешавање | Запорне матице за подешавање напетости поља |
| Анти-корозију | Потпуно топло{0}}поцинковање према АСТМ А123 / ЕН ИСО 1461 |
| Стандарди дизајна | АИСЦ 360 / ЕН 1993-1-1 / ГБ 50017 (подржано више стандарда) |
| Паковање | У пакету по заливу / линији мреже са етикетама |
Примене дијагоналног учвршћивања
Индустријске радионице и складишта– дијагонални носач крова и зидова за велике{0}}фабрике челика и логистичких зграда.
Општински пројекти– паркинг заклона, вањске надстрешнице и јавне лаке челичне конструкције.
Пољопривредне зграде– причвршћивање штала за стоку и фарме на Ц/З гредним кровним системима.
Монтажне челичне зграде– битна бочна стабилизација за монтажне куће и привремену градњу.
Инсталација и инспекција
Инсталирај:поставите коване ушице виљушке преко греде и примарне греде, уметните завртње, а затим затегните окретањем сигурносне матице док шипка не шкљоцне и нестане. Упарите подупирач са супротном дијагоналом (или Кс паром) да бисте покрили преокрет оптерећења. Држите дијагоналу близу 35 степени –55 степени у односу на хоризонталу за ефикасан пут оптерећења.
инспекција:пре испоруке, свака подупирача се проверава за завршетак навоја, дебљину поцинчавања и поравнање и димензионисана према цртежу. УТ / МТ на кованим крајевима виљушке или шипки са навојем се изводи када то захтева уговор, а инспекција треће стране (СГС / БВ / ТУВ) је подржана на захтев.
Наша израда и квалитет
Производни ток
Цртеж / Текла верификација- проверавамо геометрију подупирача, дужину, навој и спецификацију виљушке у односу на ваш кров и зидни оквир пре него што се челик сече.
Инспекција улазног материјала- округла-шипа и материјал за ковање су поново-тестирани на хемијска и механичка својства, тако да се напред креће само челик који је усклађен.
Формирање краја коване виљушке-- једноделна-ушилица виљушке је вруће-кована без заварених шавова, стварајући најјачу тачку затезања без пукотина-без пукотина.
Сечење шипки и ваљање навојаШипке - се секу на дужину и потпуно навоје ваљањем, дајући конзистентан, јак конац који се добро затеже.
Склоп виљушка + брава{1}}навртка- коване виљушке, сигурносне навртке и позиционе игле су постављене да формирају комплетан носач спреман за уградњу.
Потпуно топло{0}}поцинковање- цео склоп је галванизован према АСТМ А123 / ЕН ИСО 1461, тако да су навоји и виљушке отпорни на корозију на отвореном.
Коначна провера и паковање по заливу- конац се мери, дебљина премаза се мери и мере се бележе, а затим се упарени сетови пакују по леју са етикетама.
Контрола квалитета
| Контролна тачка | Метод | Документ |
|---|---|---|
| Долазни материјал | Хемијски/механички поновни{0}}тест | Сертификат о испитивању материјала (МТЦ) |
| Тачност навоја | Провера мерача навоја на ваљаном навоју | Записник о прегледу навоја |
| Ковани виљушкасти крајеви | Провера димензија; УТ на захтев | Записник о инспекцији |
| Галванизација | Дебљина премаза и адхезија | ХДГ извештај (АСТМ А123 / ЕН ИСО 1461) |
Инспекција{0}}треће стране (СГС / БВ / ТУВ) подржана на захтев.
Наши пројекти извозни случајеви
| Пројекат | Регион | Апликација | Спец |
|---|---|---|---|
| Монтажна челичана, 5.000 м² | Бангладеш | Дијагонални затезни носач крова за 8 м оквир портала | φ20 мм, К235Б, ХДГ, укупно 2400 м |
| Надстрешница градске аутобуске станице | Филипини | Зидни дијагонални носач, висина 6 м, лаки челични оквир | φ16 мм, К235Б, ХДГ, укупно 1800 м |
| Штала за пољопривредну стоку | Аустралија | Дијагонални носач крова Ц-, 100 м × 40 м | φ16 мм, К235Б, ХДГ, укупно 1200 м |
| Монтажна кућа за привремену градњу | УАЕ | Кс-причвршћивање на зидне плоче, висине 3 м | φ12 мм, К235Б, ХДГ, укупно 600 м |
Производња дијагоналних учвршћења по мери
Шта можемо да прилагодимо
Пречник и дужина шипке- од φ12 до φ60 мм и од 500 до 6000 мм (дуже на захтев), исеците према геометрији вашег лежишта уместо да форсирате дизајн око основне величине.
Стил виљушке и размак рупа за ушице- Облик главе виљушке, пречник рупа и размак су усклађени са вашим гредицом или завртњем, тако да се држач причвршћује без адаптера или бушења на терену.
Квалитет материјала- стандард К235Б / С235ЈР / А36, или већа-снага К355Б / С355ЈР где то захтевају оптерећења, са испорученим МТЦ ради следљивости.
Спецификација навоја- корак и дужина навоја су подешени тако да одговарају вашем стандарду-навртке, одржавајући затезање поља једноставним и доследним.
Премазивање и завршна обрада- вруће-поцинковање потапањем према АСТМ А123 / ЕН ИСО 1461 као стандарду, са дебљином класификованом за окружење локације; премаз у праху или боја на захтев.
Монтажа и паковање- протезе могу да се испоручују лабаве, по-комплетима који се подударају са одељком или са претходно-сортираним затварачима, од којих је сваки означен тако да одговара вашем редоследу ерекције.
Како функционише прилагођавање
Пошаљите свој цртеж- дели распоред кровних или зидних носача са позицијама носача и пројектним оптерећењем.
Инжењерска потврда- проверавамо геометрију, пречник, класу и премаз у Текли и враћамо потврду-на основу цртежа.
Узорак / одобрење цртежа- одобри узорак или сертификовани цртеж пре почетка производње.
Фабрицатион- исковати крајеве виљушке, умотати конац, саставити и потпуно поцинковати.
Коначни КЦ и испорука- коначна инспекција и паковање по заливу, са МТЦ и инспекцијским документима за ваше одобрење.
Паковање и достава
| Категорија | Детаљ |
|---|---|
| Паковање | Носачи у пакету по пројектном пољу на дрвеним палетама са ПП тракама + штитници за углове; сваки сноп умотан у ВЦИ филм + водена баријера; пластични навоји / штитници за виљушке; јастучићи од пене између слојева. |
| Достава | Контејнер (20″ / 40″) или растресити терет према цртежу и количини; снопови причвршћени како би се спречило померање. |
| Време испоруке | 7–12 дана (пречници залиха); 15–25 дана (по наруџби са ковањем). |
| Означавање | Етикете отпорне на атмосферске утицаје: број дела, линија залиха / мреже, количина, нето тежина, ознаке одредишне луке. |
| Документи | МТЦ, листа паковања, фактура, извештај о галванизацији / инспекцији (на захтев), монтажни цртежи. |
ФАК:
Шта је дијагонални стезник?
То је дијагонала{0}}само затезање која повезује углове лежишта оквира, формирајући крути троугао који преноси бочну силу ветра и сеизмичке силе на оквир за учвршћивање и одржава структуру квадратном.
Које величине и дужине су доступне?
Доступне су стандардне величине залиха; прилагођени пречник и дужина шипке се израђују према вашем грађевинском цртежу.
Зашто се користи топло{0}}поцинковање?
Потпуно топло{0}}поцинковање према АСТМ А123 / ЕН ИСО 1461 штити држач од влаге, соли и кише, што одговара спољашњим, влажним и приобалним локацијама.
Да ли је протезу потребно резање на терену или урезивање навоја?
Не - шипка није фабрички у-навојна и крајеви виљушке су унапред-фабриковани, тако да је само причврстите и затегнете окретањем сигурносне навртке да бисте уклонили лабавост.
Могу ли наручити мешовити пројектни сет?
Да - пошаљите свој цртеж и ми испоручујемо одговарајуће сетове за учвршћивање по лежишту, са пречником и дужином исеченим према вашем дизајну.
