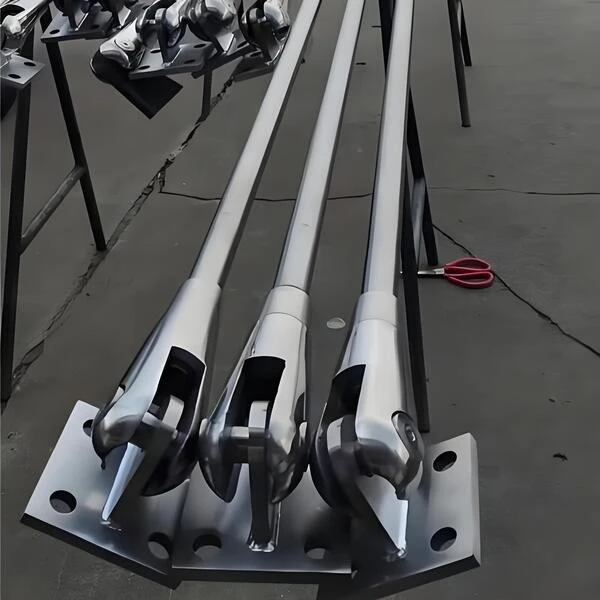

Спојне шипке од нерђајућег челика су машински обрађени затезни елементи који носе и стабилизују оптерећења у челичним конструкцијама - од кровних и зидних носача до завеса{1}}завеса и система затезања мостова. Пошто раде у чистој напетости, комбинују високу чврстоћу са витким, чистим изгледом: отпорни су на корозију, не требају фарбање и смањују трошкове одржавања током животног века зграде.
Радећи на основу вашег дизајна, можемо да изаберемо праву класу, пречник и дужину за вас, произведемо у складу са строгим толеранцијама и испоручимо унапред-састављене, спремне-за-уградњу шипки са пуним сертификатима материјала. Наша услуга обухвата савете о техничком избору, израду по мери, ОЕМ производњу,-инспекцију треће стране и испоруку од врата{5}}до-врата.
Зашто одабрати наше споне од нерђајућег челика?
Најдужа непрекидна шипка - до 7,5 м
Мање спојева, чистије линије и мање{0}}спајања на лицу места за дуготрајно-конструкцијско учвршћивање.
Структурна{0}}Јачина степена
Класа својства А4-80 пружа затезну чврстоћу до 800 Н/мм² уз гарантована отпорна оптерећења.
Унапред-састављен, сајт{1}}спреман
Испоручује се са сигурносним наврткама и затезачима за подешавање за смањење времена уградње на лицу места.
Потпуна следљивост
Свака поруџбина се испоручује са ЕН 10204 3.1 сертификатом о материјалу и следљивом топлотном/серијском евиденцијом.
Спецификација производа за везице од нерђајућег челика
| Назив производа | Спојне шипке од нерђајућег челика за структурно учвршћивање |
| Материјал | СС304 / СС316 / СС316Л / Дуплекс С32205 |
| Тхреад Ранге | M12 – M56 |
| Тхреад Стандард | БС 3643 / ИСО 68, хладно{2}}ваљани метрички навој |
| Снага | 0,2% отпорност до 600 Н/мм² · Затезање до 800 Н/мм² (А4-80) |
| Завршна обрада | Сатен / Бригхт Полисхед / Кисели & Пасивирани |
| Крајеви и монтажа | Крај виљушке · Крај за око · Затезач · Централна спојница (пре-састављена на захтев) |
| Мак Сингле Ленгтх | до 7,5 м (дуже на упит) |
| Усклађеност | ИСО 9001 · ЕН 10204 3.1 МТЦ · АСТМ А276 · ДИН ЕН ИСО 3506 · БС 3643 |
| МОК / Време испоруке | 100 ком · 15–25 радних дана |
| Паковање / отпрема | ВЦИ{0}}заштићен и навојем-заштићен, челични-превоз, ЛЦЛ/ФЦЛ поморски транспорт |
Техничке спецификације
Називне вредности оптерећења испод следе ДИН ЕН ИСО 3506, класа својства А4-80 (мин. отпорност 600 Н/мм², мин. затезна 800 Н/мм²). Тест сертификати по ЕН 10204 3.1 се издају на захтев.
| Тхреад | Површина напрезања (мм²) | Пробно оптерећење (кН) | Прекидно оптерећење (кН) |
|---|---|---|---|
| M12 | 84.3 | 51 | 67 |
| M16 | 157 | 94 | 126 |
| M20 | 245 | 147 | 196 |
| M24 | 353 | 212 | 282 |
| M30 | 561 | 337 | 449 |
| M36 | 817 | 490 | 654 |
| M42 | 1120 | 672 | 896 |
| M48 | 1470 | 882 | 1176 |
| M56 | 2030 | 1218 | 1624 |
Напомена: свака величина се креће до једне дужине-барадо 7,5 м(дуже на упит). Нити се хладно-мотају уБС 3643 / ИСО 68метричка толеранција; средње величине доступне на захтев.
Примена анкера од нерђајућег челика
за челичне конструкције
Спојнице се појављују свуда где је челичном оквиру потребан витак,{0}}отпорни елемент за стабилизацију и контролу покрета. Испоручујемо склопове са једним-шипом, виљушком-краја и затезача спремним за уградњу у структуру - штедећи драгоцено време на лицу места.
| Где у структури | Како се користе споне |
|---|---|
| Стубови и рогови | Вертикална и дијагонална попречна{0}}конструкција за бочну стабилност од ветра и сеизмичких оптерећења |
| Кровни системи | Шипке/везне шипке између греда и дуж кровних косина за ношење и контролу терета |
| Завесе и фасаде | Стаклена{0}}завеса{1}}подршка за зид, држач и конзолни носач |
| Мезанини и надстрешнице | Ентаблатуре и стабилизационе везе надстрешнице у продужетку зграде са челичним{0}}оквиром |
| Носачи и оквири | Затезни елементи и носачи за вешање у кровним решеткама и оквирима за пренос |
| Мостови и шеталишта | Затезни системи парапетних и пешачких стаза, везице за балустраде |
Избор материјала
Изаберите оцену која одговара вашем окружењу. Сваку оцену добијамо од проверене хемије и објављујемо сертификат уз испоруку.
| Оцена | Најбоље за | Типична употреба |
|---|---|---|
| СС304 (А2) | Суво / затворено окружење, општа конструкцијска учвршћења | Зграде, мезанини, архитектонске карактеристике |
| СС316 (А4) | Приобална и{0}}места са високом влажношћу, умерена изложеност хлоридима | Фасаде, балкони, ограде мостова |
| СС316Л | Заварени склопови и отпорност на осетљивост | Прилагођени чворови, монтажни оквири |
| Дуплек С32205 | Агресивна хлоридна / приобална / базенска окружења са већом чврстоћом | Морске, хемијске, високо{0}}корозионе структуре |
Наш третман против корозије
Свака спона је третирана да издржи деценије излагања на отвореном. Усклађујемо третман са вашим окружењем тако да пасивни филм остаје нетакнут од фабрике до готове структуре.
| Третман | Како штити |
|---|---|
| Избор оцена по окружењу | 304 за суве/унутрашње, 316 за приобалне, 316Л & Дуплек С32205 за базене, приобалне и-локације са високим садржајем хлорида - тако да се основни метал одупре нападима пре него што корозија може да почне. |
| Кисељење и пасивација | Уклања топлотну нијансу и површинске загађиваче, а затим поново-формира уједначен пасивни филм хром-оксида који блокира покретаче рђе. |
| Контролисана завршна обрада површине | Сатенске или сјајне{0}}полиране површине смањују адхезију хлорида и прљавштине и знатно олакшавају периодично чишћење. |
| Биметална изолација | Изолационе подлошке или премази на спојевима од нерђајућег-на-угљеничног-челика спречавају галванску корозију на споју. |
| Заштита транспорта и складиштења | ВЦИ антикорозивни папир и пакети средства за сушење задржавају влагу испод прага корозије током транспорта и складиштења. |
Квалитет и сертификација
Квалитет се проверава у свакој фази - од сирове траке до завршене нити - и свака пошиљка је у потпуности документована за датотеку вашег пројекта.
| Ставка | Шта је покривено |
|---|---|
| ИСО 9001 систем квалитета | Документована контрола процеса у улазном материјалу → обрада → нарезивање навоја → површинска обрада → завршна инспекција |
| ЕН 10204 3.1 сертификат материјала | Хемијски састав и механичке вредности издате по серији за потпуну сигурност материјала |
| Сљедљивост шарже / топлоте | Број топлоте и идентитет серије праћени од сирове шипке до готовог штапа |
| Механичка верификација | Тестирање затезног и отпорног{0}}оптерећења у складу са класом својстава која је наведена у вашем пројекту |
| Инспекција навоја и димензија | Верификација корака и мерача навоја према БС 3643 / ИСО 68; провере дужине и правости |
| Тест површине и пасивације | Провера храпавости{0}}завршне обраде и тест пасивације да би се потврдило да је пасивни филм нетакнут |
| Инспекција{0}}треће стране | СГС / БВ / ТУВ инспекција је организована на захтев пре отпреме |
| Пакет документације | Сертификат млина + извештај о инспекцији + сертификати о испитивању + листа за паковање се испоручује уз сваку наруџбу |
Наше услуге прилагођавања - Опције и процес
Прилагодљиве опције избора
| Опција | Шта можете да наведете |
|---|---|
| Квалитет материјала | 304 / 316 / 316Л / Дуплек С32205 - у складу са вашим окружењем |
| Пречник | М12 – М56, плус средње величине на захтев |
| Дужина | Фиксне дужине залиха или сечење-на-дужине до 7,5 м+ са наведеном толеранцијом |
| Тхреад | БС 3643 / ИСО 68 метрички, или ДИН / УНЦ / УНФ на захтев |
| Тип завршава | Обична шипка · крај виљушке · крај ока · копча · централна спојница |
| Скупштински ниво | Једноструки или унапред{0}}састављени системи спремни за инсталацију |
| Завршна обрада | Сатен · сјајно полирани · кисели и пасивирани · опције боја |
| Означавање | Ласерски{0}}угравиране спецификације или ознаке бренда на захтев |
Како функционише прилагођавање
| Корак | Шта се дешава |
|---|---|
| 1. Упит | Пошаљите своје цртеже и параметре - разред, пречник, дужину, крајеве, окружење локације |
| 2. Технички преглед | Наши инжењери потврђују прикладност и препоручују одговарајући ниво и сет димензија |
| 3. Потврдите и цитирајте | Дизајн потврђен на техничком цртежу; издата понуда и рок испоруке |
| 4. Узорак | Узорак произведен и одобрен пре масовне производње (на захтев) |
| 5. Производња & КЦ | Серија се производи уз{0}}процесну инспекцију у свакој фази |
| 6. Испорука | Пре{0}}преглед, паковање и отпрема са комплетном документацијом |
Паковање, транспорт и време испоруке
| Стаге | Детаљ |
|---|---|
| Паковање и заштита | Шипке су од-науљене, сваки навој је опремљен пластичним штитницима, а затим умотани у ПЕ фолију са пенастим завршним-каповима за транспорт и руковање. |
| Антикорозивно паковање | ВЦИ (испарљиви инхибитор корозије) папир плус кесе за сушење унутра, држећи површинску влагу испод прага корозије током пловидбе и складиштења. |
| Паковање и паковање | Везано равно на челичне палете; екстра{0}}дуге шипке се испоручују у ојачаним дрвеним сандуцима како би се спречило савијање под оптерећењем. |
| Транспорт & утовар | Пакован и за ЛЦЛ и за{0}}товар контејнера (20фт / 40фт) поморски терет; утовар и везивање према захтевима прегледа контејнера. |
| Време испоруке | 15–25 радних дана за производњу по наруџбини; величине залиха се шаљу брже. Хитне поруџбине се могу договорити. |
| Трговински услови | ФОБ / ЦИФ / ДДП по захтеву. Листа паковања и комплетна отпремна документација прате сваку пошиљку. |
ФАК:
Зашто изабрати нерђајуће вучне шипке уместо поцинкованог челика?
Поцинкована превлака се хаба и кородира на резаним навојима током времена, док је нерђајући материјал отпоран на корозију током целог века конструкције без поновног-премазања - ниже дугорочне-цене поседовања за изложене или обалне пројекте.
Можете ли нашем инжењеру дати податке о оптерећењу да их провери?
Да. Пружамо радне-вредности оптерећења, доказа и прекида и можемо да поделимо белешке о прорачунима за преглед вашег инжењера пре него што почнете.
Наш распон је дужи од 7,5 м - да ли још увек можете да испоручите у једном комаду?
Можемо да обезбедимо продужене дужине једне шипке-и саветујемо о изводљивости испоруке. За веома дуге распоне такође нудимо спојене склопове са спојницама дизајнираним да одговарају.
Да ли прво прихватате малу пробну наруџбу?
Да. Поздрављамо пробне количине да бисмо потврдили квалитет и уклапање пре пуне производње, са узорцима или малим серијама распоређеним на захтев.
