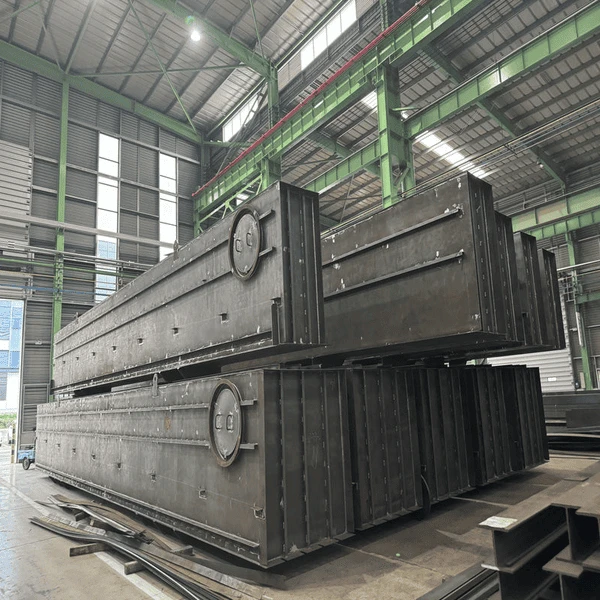

Челична конструкција котла је самоносећи челични оквир који носи сваки део под притиском електричног котла - бубањ, грејне површине, колекторе и прикључне канале - и преноси њихову тежину до темеља. За разлику од конвенционалног грађевинског оквира, он мора да остане стабилан под сталним термалним циклусима-температурама, пулсирањем притиска у пећи и великим динамичким оптерећењем, због чега је пројектован као наменски систем подршке, а не као генерички стуб-и-мрежа.
Израђујемо комплетан омотач од челичних - главних стубова за котлове, горњих носача, носача за водене зидове, носача канала, плус платформе, степеништа и кавеза - за комуналне котлове, генераторе паре за рекуперацију топлоте (ХРСГ), отпадне{2}}системе за-и индустријске паре. Сваки рам је направљен према интерфејсу вашег произвођача котлова помоћу челика високе-чврстоће К355/С355/А572, заварен на АВС Д1.1 и АСМЕ одељак ИКС, произведен у складу са ЕН 1090-2, унапред-састављен да би се гарантовао{{12}{12}}састављен{{12}{12}}{12}}састављени{12}{12}}завршни материјал са одговарајућим отвором са 4 отвора. епоксидни антикорозивни-систем за радни век без одржавања од преко 25 година.
Спецификација челичне конструкције котла
| Производи | Челична конструкција котла |
| Тип | Као цртежи |
| Главни материјал | АСТМ А36, А572 Гр.50 / ЕН10025 С355ЈР, С355Ј0 / ГБ К355Б/Ц/Д |
| Површинска обрада | Топло{0}}поцинковање (ИСО 1461) или вишеслојни -слојни систем епоксидне боје |
| Процес{0}}Сечење | Ласерско сечење, плазма сечење, сечење пламеном за сложене облике |
| Формирање | Ваљање и савијање у складу са сложеним структуралним дизајном |
| Заваривање | МИГ, ТИГ, потопљени лук |
| Стандард за заваривање | АВС Д1.1, АСМЕ одељак ИКС, ЕН ИСО 15614 |
| Стандард производње | АИСЦ 360, ЕН 1090-2 (класа извршења ЕКСЦ2/ЕКСЦ3) |
| НДТ (инспекција) | 100% визуелно, 20%-100% УТ (ултразвучно), МТ (магнетно) |
| Контрола квалитета | КЦ инспекција, инспекција треће стране |
| Пакет | Као што је тражено |
Подршка за избор распореда
| Лаиоут | Како то ради | Типична употреба |
|---|---|---|
| Суспендован (обешен одозго-) | Делови под притиском висе са горњих носача помоћу шипки за вешање и слободно се шире према доле; носачи носе бубањ и грејну{0}}површинску тежину у напетости. | Large utility boilers (>100 т/х), суперкритичне и ултра-суперкритичне јединице. |
| Дно{0}}подржано | Компоненте притиска се налазе на гредама испод; клизни носачи или флексибилне базе апсорбују експанзију. | Мањи индустријски котлови код којих је нижа конструкција економичнија. |
| Полу{0}}суспендован | Горња пећ висећа, доњи део ослоњен, дели оптерећење између носача и греда. | Велики ЦФБ и одређени комунални котлови којима су потребни уравнотежени путеви оптерећења. |
Предности наше челичне конструкције котла
1. Дизајн и носивост{1}}
Вршимо прецизне симулације напрезања конструкције за услове електране, користећи челичне разреде високе{0}}врсте (нпр. К355Ц/Д или С355ЈР) да бисмо обезбедили екстремну стабилност под хиљадама тона статичких и сложених динамичких оптерећења.
2. Прецизност и пре{1}}монтажа
Сви критични чворови везе се обрађују преко ЦНЦ машина за бушење и пролазе кроз претходну{0} монтажу пре слања. Овај процес обезбеђује 100% подударање отвора за повезивање, штедећи клијентима око 30% времена за-инсталацију на лицу места.
3.Заваривање и НДТ
Квалитет заваривања је у складу са стандардима АВС Д1.1 или АСМЕ, са 100% НДТ (УТ/РТ) тестирањем које је спроведено на свим завареним деловима разреда{2}}И. Пружамо потпуне извештаје о инспекцији заваривања како бисмо осигурали да сваки спој може да издржи захтеве дуготрајног-радња на високим{5}}има.
4. Корозија и век трајања
Површине су -пескарене до степена Са2.5, допуњене вишеслојним-слојним епоксидним цинком-богатим анти-системом против корозије. Строго контролишемо дебљину сувог филма (ДФТ) да бисмо обезбедили радни век-без одржавања од преко 25 година у тешким окружењима електране.
Примене челичних конструкција котлова
1.Енергија и комунални пројекти
Конструисано за суперкритичне и ултра{0}}суперкритичне термоелектране, пружајући подршку за критично оптерећење{1}}. Наше структуре безбедно обесавају бубњеве котлова, грејне површине и колекторе, одржавајући нулти структурални померај у дуготрајним-екстремним термичким окружењима.
2.ХРСГ за електране са комбинованим циклусом
У производњи електричне енергије из гаса{0}}паре комбинованог циклуса, наше челичне конструкције обезбеђују високо{1}}прецизне оквире за ХРСГ модуле. Оптимизовани дизајни спојева посебно се баве карактеристикама топлотног удара честих покретања и искључивања система за рекуперацију топлоте, ефективно продужавајући радни век опреме.
3. Отпад-у-енергија и енергија из биомасе
За окружења са високо корозивним димним гасовима у пројектима зелене енергије, пружамо прилагођена решења за -премазе против корозије. Наше челичне конструкције подржавају не само тело котла већ и интегрисане оквире за системе за третман димних гасова, омогућавајући модуларну и брзу испоруку.
4. Петрохемијски и индустријски парни системи
Широко се примењује у затвореним електранама за велике рафинерије и хемијска постројења. Дизајни су у складу са АСМЕ и међународним стандардима петрохемијске безбедности, задовољавајући захтеве компактног распореда у скученим просторима, истовремено обезбеђујући високу поузданост у сложеним индустријским окружењима.
Наша услуга прилагођавања
Шта можемо да прилагодимо
Изглед подршке- суспендовани, полу-опуштени или доњи-подржани оквири.
Обим оквира- само главна структура или комплетан омотач са платформама, степеништима, кавезима и сидрима.
Квалитет материјала- К355, С355 или А572 подешени на оптерећење и температуру.
Чворови везе- детаљи прирубнице или убода, шаблони рупа, положаји анкера.
Систем корозије- епокси цинк-богат или ИСО 1461 поцинковање.
Термални хардвер- клизни носачи, вођице, вешалице за опруге величине према подацима о проширењу.
Како функционише прилагођавање
Пошаљите свој изглед котла, реакције подршке и интерфејс.
Инжењер потврђује изглед оквира, пресеке и понуду.
Цртежи су издати на ваше одобрење.
Израда, НДТ и пред{0}}монтажа.
Коначна контрола квалитета, обележавање и модуларна испорука.
Паковање и испорука челичних конструкција котлова
| Ставка | Детаљ |
|---|---|
| Паковање | Модулар сплит; дрвена подлога; штитници углова и облоге на прирубницама/прецизним крајевима. |
| Транспорт | Тешки равни или раван{0}} сталак; више-унакрсна-веза за држање центра гравитације. |
| Време испоруке | Потврдите према распореду пројекта (типично 30–60 дана након одобрења цртежа). |
| Означавање | ИД пресека и ознаке монтаже по монтажном цртежу. |
| Документи су послати | Листа паковања, фактура, МТЦ, извештај о заваривању/НДТ-у, извештај о галванизацији, монтажни цртежи. |
ФАК:
Која је главна разлика између оквира котла на угаљ{0}}кола на угаљ и оквира ХРСГ гасне{1}}турбине?
Распоред подршке и притисак пећи. Велики котлови на угаљ{1}}(углавном преко 100 т/х) су суспендовани; ХРСГ модули обично стоје на доњем или полу{3}}окаченом оквиру са клизним ослонцима. Ми градимо обоје.
Ко је одговоран за дизајн центра за термичку{0}}експанзију и експанзију{1}}?
Постављамо ослонце, вођице и вешалице за опруге када доставите податке о-померању и центру за проширење; пошаљите нам реакционе снаге и руте.
Да ли испоручујете цео оквир или само главну структуру?
Само оба - главна стуба/носача, или комплетан пакет са платформама, степеништима, кавезима и анкерима, наведени на основу обима.
Да ли се може поделити у контејнере/равне-сталке и унапред{1}}саставити на лицу места?
Да, - модули су унапред-састављени у радњи, спаковани на равну-сталку/равну плочу и спојени вијцима на лицу места уз мало заваривања на терену, око 30% брже.
Који челик се користи за зоне високих{0}температура и како се проверава пузање?
К355/С355/А572 конструкцијски челик са провереним својствима на повишеној{3}}температури; границе притиска су зона произвођача котла према АСМЕ Сец. И/ВИИИ. Потврђујемо дозвољене температуре.
Како гарантујете подударање рупа пре испоруке?
ЦНЦ бушење плус комплетна пред{0}}монтажа за 100% подударање рупа; Испоручени су-записи о пре-монтажи,-извештаји о монтирању и{4}}обележени монтажни цртежи.
