Процес производње измењивача топлоте – од пројектовања до тестирања

Измјењивач топлотесу неопходни за пренос топлоте између два или више флуида. Од кључног је значаја у процесима рафинирања и повећању топлотне ефикасности у фармацеутским, нафтним и гасним, прехрамбеним, хемијским и електранама.

Један од водећих произвођача измењивача топлоте у Индији, ГНЕЕ, већ више од 17 година има-дизајниране и произведене измењиваче топлоте са плочастим, ваздушним-хлађењем, шкољком и цевима, валовитим и ребрастим цевима. Са нашим најсавременијим-производним капацитетима, стекли смо поверење бројних предузећа широм света обезбеђујући поуздана,-отпорна на корозију,-исправна решења за размену топлоте.

Стратешки се прилагођавамо јединственим захтевима клијената који обухватају различите секторе коришћењем софистицираног дизајна-до-могућности испоруке и-инжењерске способности у кући.

Измењивачи топлоте су кључни у различитим индустријским процесима јер преносе топлотну енергију из једног тока флуида у други. Зато истакнутипроизвођачи измењивача топлоте у љусци и цеви у Индијинадгледајте производни процес да бисте одржали оптималне перформансе, поузданост и сигурност.

Произведен је коришћењем термичког модела за израчунавање ефикасности под одређеним условима. Производња измењивача топлоте је сложен процес који се састоји од следећих фаза:

• Процес термичког дизајна
• Детаљни инжењеринг и процес пројектовања
• Процес производње
• Процес заваривања и монтаже
• Тестирање и припрема за отпрему
• Завршни транспорт и{0}}инспекције на лицу места
• Хајде да детаљно разумемо сваку фазу да бисмо разумели како је врхунскопроизвођачи измењивача топлотеобезбеди квалитет при производњи измењивача топлоте.

Фаза пројектовања је кључна за производњу оптимизованих индустријских измењивача топлоте који максимизирају ефикасност преноса топлоте клијента. Стручна група дизајнера и инжењера у произвођачима измењивача топлоте у Индији утврђује оптималан тип измењивача топлоте, конфигурацију, материјале за конструкцију и техничке спецификације према параметрима сваког пројекта.

Софтвер је опремљен са радним температурама, топлотним оптерећењем, типовима течности и својствима, брзинама протока, редукцијама притиска и брзинама протока за генерисање специјализованих дизајна.

Дизајнерски тим симулира термичке и механичке перформансе индустријског измењивача топлоте у стварним условима рада користећи технике рачунарске динамике флуида. Ово виртуелно тестирање максимизира брзину преноса топлоте док потврђује сигурност и поузданост. Софтверски интерфејс{2}}пријатан за кориснике такође олакшава сарадњу са клијентима како би дизајн прецизно прилагодио њиховим захтевима процеса.

У сарадњи са инжењерским, квалитетним и производним тимовима, изводе се бројне итерације дизајна како би се оптимизовао приступ инспекцији, трошкови, одржавање, изводљивост производње и други критични фактори.

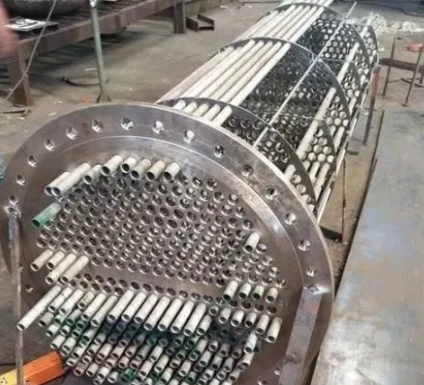

Фаза производње почиње са основним материјалима који се подвргавају формирању, машинској обради и заваривању да би се они претворили у главне компоненте индустријских измењивача топлоте. Цилиндри са каналима и шкољкама су обично ваљане и заварене плоче (пречника већег од 24- инча) или цеви (24- инча или мањег пречника). У зависности од дебљине, лимови цеви могу бити плочасти или отковани, машински обрађени и избушени. Прирубнице су топло ковани прстенови, а преграде су плочасти материјали који се машински обрађују и буше. Цеви долазе у различитим варијантама, као што су бешавне и заварене, а доступне су у неколико стандардних пречника и дебљина. Цеви се могу савити у облику слова У и исећи на дужину по потреби произвођача измењивача топлоте у Индији.

Дакле, производња измењивача топлоте са шкољком и цевима може се класификовати у четири фазе:

• Операције машина и бушења
• Операције заваривања
• Склоп снопа
• Завршна и испитна монтажа

Заваривање и монтажа индустријског измењивача топлоте представљају кључну фазу у производњи, која захтева значајну тачност и стручност. Произвођачи у Индији користе сложене методологије заваривања као што су ТИГ, МИГ, орбитално и ласерско заваривање како би гарантовали интегритет и непропусност спојева према глобалним кодовима и стандардима. АСМЕ-сертификовани, искусни заваривачи се придржавају најбољих пракси тако што користе прибор за обезбеђивање тачности димензија.

ГНЕЕкористи потрошни материјал као што су жице за пуњење специфичне за метал{0} и аутоматско орбитално заваривање за производњу беспрекорних, уједначених завара за велике индустријске измењиваче топлоте.

Радиографски тестови и други поступци испитивања без разарања потврђују заварене спојеве. Поред тога, сваки измењивач топлоте је подвргнут ригорозним хидро и хелијумским тестовима на цурење како би се осигурало да је-отпоран на цурење. Тим за осигурање квалитета пажљиво испитује сваки зглоб. Врхунски произвођачи измењивача топлоте у Индији придржавају се строгих протокола како би испунили стандардне инструменте за заваривање, укључујући заштитни поклопац.

Функција обезбеђења квалитета је критична у производњи поузданих измењивача топлоте са омотачем и цевима. ГНЕЕ користи ригорозан процес инспекције улазног материјала како би осигурао интегритет компоненти.

Исцрпне процедуре тестирања се спроводе у више фаза како би се гарантовао интегритет перформанси. Сваки измењивач топлоте пролази кроз тест цурења док је под притиском у ваздуху или води.

Перформансе се процењују током финалног тестирања у симулираним условима процеса.

• АСМЕ 'У' Сертификат печата за интегритет притиска
• АСМЕ 'Р' печат за поправке и измене
• ЦЕ ознака која потврђује безбедност производа.
• ИСО 9001:2015 за управљање квалитетом

У комбинацији са напредном опремом за тестирање и калибрацијом која се може пратити до националних стандарда, цурење, брзина преноса топлоте и пад притиска се такође мере са изузетном прецизношћу. Измењивачи грејања добијају коначну санкцију за отпрему клијентима тек након што заврше сва испитивања.

Индустрија за производњу измењивача топлоте је у складу са строгим протоколима тестирања како би се проверило да ли свака јединица задовољава спецификације дизајна пре него што се пошаље купцима. Тимови за контролу квалитета користе стандардизоване тестове за спровођење темељних процена термичких перформанси и механичког интегритета.

Прецизни инструменти прате притиске у језгру, температуре и стопе преноса топлоте током процеса лансирања како би се осигурало да су топлотне обавезе испуњене. Хидростатички и пнеуматски притисак се врши боље од предвиђених пројектованих притисака. Масена спектрометрија хелијума детектује чак и најмање цурење са изузетном прецизношћу. Тестирање критичне опреме као што су инструменти, вентили и заптивке следи планове тестирања.

Након провере термичке хидраулике и механичког интегритета, спољашњост је завршена изолацијом, заштитним премазима и полирањем. Једињења која инхибирају корозију{1}}и правилни поступци руковања материјалом спречавају оштећења током транспорта.

Измењивачи топлоте су прилагођени-од стране тимова за извозно паковање са довољно подлоге да би се спречили дефекти током међународног транспорта.

Средства за сушење се користе за ојачавање осетљивих подручја како би се спречило продирање влаге. Спремност{1}}контејнера за извоз се проверава ревизијама усклађености пре њиховог заптивања за транспорт до објеката клијента. У тешким индустријским окружењима, размењивачи топлоте раде безбедно дуги низ година захваљујући примени строгих протокола.

Након транспорта, монтаже и{0}}инспекције на лицу места, тим обезбеђује беспрекорну инсталацију у окружењу и безбедан рад. Тим за инспекцију проверава да ли има цурења, проверава брзине протока течности и температурне разлике и прати укупне перформансе.

Као поуздан произвођач кућишта и цевних измењивача топлоте у Индији, ГНЕЕ одржава објекте светске{0}}класе и примењује ригорозне процесе за испоруку измењивача топлоте са омотачем и цевима{1}}отпорним на корозију који испуњавају међународне стандарде уз одржавање високих перформанси.

Знамо како да испунимо све ваше захтеве измењивача топлоте, било да они укључују значајна капитална улагања или императивну замену. Повежите се са нашим стручњацима да бисте добили индустријски измењивач топлоте по мери и-усаглашен са прописима који задовољава ваше потребе.
