Фактори које треба узети у обзир при одабиру правог измењивача топлоте

Измењивачи топлотеиграју кључну улогу у бројним индустријским процесима олакшавајући пренос топлоте између два или више флуида. Ова основна опрема повећава ефикасност у бројним индустријама, било да се користи за хлађење гасова сагоревања у електранама, загревање напојне воде у рафинеријама или испаравање супстанци у хемијским постројењима.

ГНЕЕ, као водећи произвођач измењивача топлоте у Индији, више од четири деценије обезбеђује-квалитетна решења значајним индустријама. Производимо прилагођене измењиваче топлоте према светским стандардима у великом, напредном производном погону са-кућним лабораторијама за тестирање и контролу квалитета како бисмо испунили потребе наших клијената.

Измењивачи топлоте омогућавају флуидима да преносе топлоту без додира. Омогућава пренос топлотне енергије са топлије супстанце или процеса на хладније или обрнуто. Измењивачи топлоте играју виталну улогу у различитим индустријским операцијама модулацијом температуре за различите примене.

Енергетика, петрохемија, нафта и гас, храна и пиће и друге индустрије користе измењиваче топлоте. Штавише, измењивачи топлоте се такође користе у енергетским објектима за производњу паре, хлађење димних гасова и загревање напојне воде. Штавише, измењивачи топлоте се користе у индустријама као што је пречишћавање нафте за претходно загревање сирове нафте и модерирање издувних гасова из пећи. Друге преовлађујуће примене укључују производњу паре, кључање, кондензацију, рекуперацију топлоте и смањење гасова у различитим термичким процесима.

Избор одговарајућег измењивача топлоте за индустријску примену захтева процену кључних фактора дизајна како би се осигурала безбедност, ефикасност и поузданост током животног века опреме. Хајде да детаљно истражимо ове факторе:

Температурни опсег

Опсег радне температуре процеса је један од најважнијих критеријума за избор индустријских измењивача топлоте.Произвођачи индустријских измењивача топлотекао ГНЕЕ придржавају се АСМЕ протокола који регулишу оцене материјала на различитим температурним класама. ГНЕЕ-ови измењивачи топлоте раде ефикасно на различитим температурама у зависности од примене.

Оцена притиска

Капацитет за руковање{0}}притиском измењивача топлоте мора бити одговарајући за највећи радни притисак апликације. ГНЕЕ производи су у складу са међународним кодовима посуда под притиском као што су АСМЕ, ИСО, итд., осигуравајући њихову сигурност. У зависности од типа и величине, већина ГНЕЕ измењивача може да издржи притисак до 30 бара.

Материјали за конструкцију

Различити фактори мењају избор материјала за израду, а он обично варира од главног циља, као што су:

• Отпорност на корозију
• Цондуцтивити
• Отпорност на напрезање и пуцање
• Лакоћа манипулације и производње
• Тачка топљења
• Цост

На основу својстава коришћених течности, отпорност на корозију је кључна. Као истакнути произвођач индустријских измењивача топлоте, ГНЕЕ нуди различите материјале{1}}отпорне на корозију, укључујући угљенични челик, нерђајући челик, Хастеллои, Монел, титан, тантал, итд. Ови материјали су прикладни за апликације које укључују салинитет, хемикалије, киселине, каустике, екстремне температуре и криогене услове.

Тхермал Еффициенци

Потребне димензије и цена измењивача топлоте у великој мери су одређени његовом брзином преноса топлоте и ефикасношћу. Чак иу сложеним апликацијама које укључују конфигурације са више пролаза или промене фазе, неки напредни компактни дизајни обично постижу топлотну ефикасност од преко 90%. Неки модели су означени као АСМЕ 'К' како би се гарантовала термичка ефикасност.

Фоотпринт

Доступни простор за инсталацију одређује тип измењивача топлоте – омотач-и-, компактна или проширена површина. Инжењери у ГНЕЕ оптимизују дизајн за најмањи могући отисак без жртвовања преноса топлоте или могућности задржавања притиска. Штавише, нуде више-пролазне, модуларне дизајне који могу да прихвате скучене просторе.

Лакоћа у чишћењу

Током времена, корозија и каменац смањују ефикасност преноса топлоте, што захтева периодично чишћење. Неопходно је потражити произвођача измењивача топлоте који дизајнира бројну опрему са дренажним доњим заглављима и одвојивим сноповима цеви за једноставно-механичко или ЦИП чишћење на лицу места како би се повратио ефикасност преноса топлоте.

Прљање и одржавање

Прљање је суштинска ствар коју треба запамтити приликом одабира опреме од поузданог добављача измењивача топлоте. Током рада укључена течност и услови околине могу довести до загађивања, што представља стварање нежељених наслага материјала на површини преноса топлоте током процеса грејања и хлађења. Класификован је у четири типа: инкрустација, љуштење, седимент и биолошки раст. Брзина течности, температура, хемија и материјали за производњу су четири кључна фактора који играју главну улогу у загађивању.

Прљање ће довести до повећања чишћења и одржавања. Дакле, док дизајнирате свој измењивач топлоте, побрините се да детаљно објасните све захтеве, процес и друге ствари како би произвођач измењивача топлоте могао да дизајнира и одабере материјал за израду у складу са тим.

Постоји више врста измењивача топлоте доступних за индустријску примену. Ево неколико различитих врста опреме коју испоручују произвођачи измењивача топлоте у Индији:

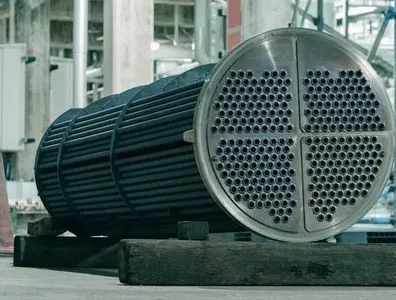

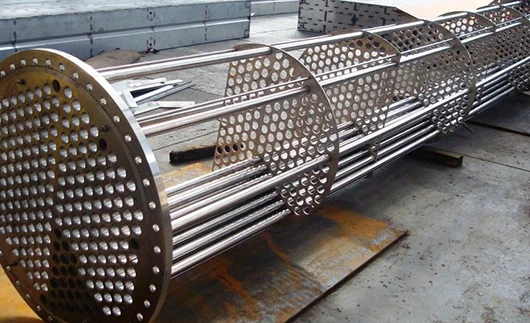

Схелл анд Тубе Хеат Екцхангеер

Због свог прилагодљивог дизајна, ово је један од најчешће коришћених типова измењивача топлоте у различитим процесним индустријама. Састоји се од цилиндричног омотача са неколико цевних пролаза који садрже цев у снопу. Топлота се преноси између шкољке и пролаза док течности пролазе кроз њих. ГНЕЕ, један од највећих добављача измењивача топлоте, производи велике љуске и цеви у различитим конфигурацијама за различите термичке снаге у распону од 5 кВ до 100 МВ.

Измјењивач топлоте од валовите шкољке и цијеви

Ребрасти измењивач топлоте је -исплатива варијанта измењивача топлоте са омотачем и цевима. Измењивач топлоте са валовитим цевима се састоји од валовите цеви, цеви са спиралним жлебовима добијених од обичне цеви хладним обликовањем. Број покретања спирале може се прилагодити заједно са углом како би се оптимизовао пренос топлоте и перформансе. Једна од највећих предности измењивача топлоте са ребрастим цевима, због чега су веома тражени код добављача измењивача топлоте, је повећана турбуленција флуида када тече из унутрашње цеви. Турбулентни ток у овим измењивачима топлоте може се одвијати чак и са малим Рејнолдсовим бројем.

Доубле Пипе

Индустријски измењивач топлоте са две-или две цеви-савршен је за индустрије чије се операције врте око примене високог{2}}притиска и високих-температура јер могу да се шире и имају чврсту конструкцију. Обично се користи у противтоку, где је потребан супротан смер протока. Састоји се од цеви која обезбеђује централну проводну баријеру која спречава и течности које тече и суседну цев да створе облик прстена. Користе се тамо где измењивачи топлоте са шкољкама и цевима не обезбеђују неопходан пренос топлоте и користе се серијски или паралелно за повећање температуре.

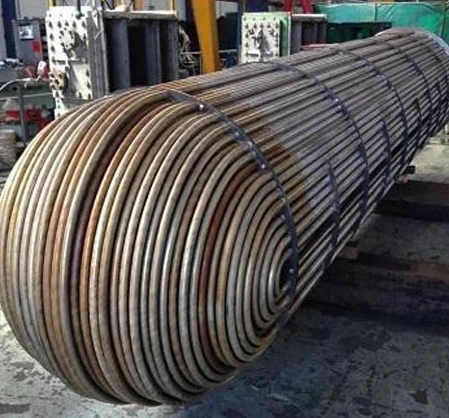

У{0}}Тубе

АУ-цеви размењивач топлоте је врста измењивача топлоте са омотачем и цевима који се користи у нафтним и хемијским машинама. Главне кључне компоненте измењивача топлоте са У-цевима су цевна кутија, кућиште и сноп цеви. У-цеви обезбеђују неограничено ширење, сноп цеви се може уклонити ради чишћења, а такође је могућ и мали размак између снопа-до-цеви. У-облик узима у обзир топлотни стрес и заузима нешто мање запремине од равног цевног измењивача топлоте. Штавише, обезбеђује само мали{10} губитак притиска током процеса.

Ребраста цев – спирална и уздужна

Размењивачи топлоте са ребром цеви садрже ребрасту цев, серију цеви где су ребра додата споља како би се повећала површина контакта са флуидом ради размене топлоте између течности унутар цеви и течности изван цеви.

Ребрасте цеви су две врсте:

• спирални –Цеви са спиралним ребрима имају пераја спирално намотана око стола, стварајући спирални облик. Поред повећања површине, спирални узорак ствара турбуленцију како би побољшао пренос топлоте и дизајниран је да ради у тешким условима.
• Уздужно –Уздужна ребраста цев има уздужна ребра или гребене који се протежу дуж спољашње стране цеви. Ова ребра повећавају површину цеви, побољшавајући укупан пренос топлоте између флуида.

Плутајућа глава Бундле

Измењивач топлоте са снопом са плутајућом главом је варијанта цевног измењивача топлоте где је комбинација цевних листова независна и може се слободно кретати унутар шкољке. Пружају отпорност на термички стрес и замор. То је један од најбољих измењивача топлоте које пружају произвођачи измењивача топлоте јер се користи у апликацијама где је температура између цеви и омотача висока, што узрокује проблеме са експанзијом. Међутим, долази по значајно високој цени.

Тип игле за косу

Измењивачи топлоте са укосницама имају један од најефикаснијих дизајна за апликације које захтевају унакрсну температуру (температура топлог флуида на излазу је нижа од температуре хладног флуида) јер има неколико делова и мању површину. Они користе истински против{1}}струјни ток, максимизирајући температурне разлике између течности на страни- и цеви-.

Разумевање кључних фактора као што су радне температуре и притисци, грађевински материјали, захтеви за ефикасношћу и просторна ограничења неопходно је за избор оптималног индустријског измењивача топлоте. ГНЕЕ л, један од водећих произвођача измењивача топлоте у Индији, дизајнира и производи прилагођена решења за индустријске измењиваче топлоте према међународним протоколима и стандардима.

Као АСМЕ 'У' сертификована компанија, ГНЕЕ пружа стручне консултације како би вам помогао у избору најпогоднијег измењивача топлоте за ваше потребе процеса. Одмах контактирајте наш тим да бисте разговарали о специфичним захтевима вашег пројекта и захтевима за решење измењивача топлоте.

Распитајте се за ХКС цитате

Што се тиче специфичних димензија, степена притиска, стандарда отпорности на корозију и параметара ефикасности преноса топлоте измењивача топлоте, можете нас контактирати директно да добијете прилагођени план спецификације, који ће вам помоћи да тачно ускладите своје захтеве производње или процеса.
