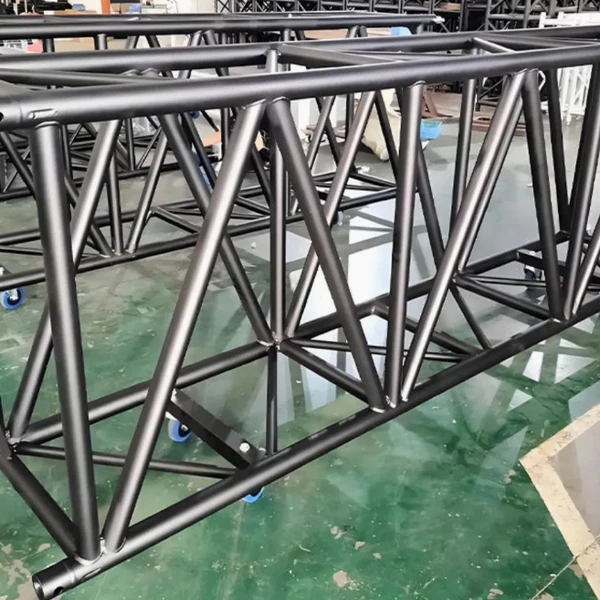

Наш издржљиви челични решеткасти оквир се испоручује као један интегрисани систем - главних решетки, чворова за спајање, битве и подупирача са детаљима за оквир заједно, а не као лабави елементи. Користимо троугласти геометријски дизајн како бисмо постигли максималну крутост уз минималну тежину материјала. Посебно пројектоване за најзахтевнија грађевинска окружења, ове решетке су дизајниране да премосте велике удаљености без потребе за унутрашњим потпорним стубовима.
Сваки оквир је прецизно-заварен и фабрички-префабрикован како би се осигурало да сваки члан испуњава ригорозне стандарде{2}}носивости, обезбеђујући сигуран, издржљив и исплатив скелет за сваку модерну зграду.
Напомене о инжењерским перформансама и дизајну
Овај одељак објашњава како решеткасти оквир носи оптерећење и како се то проверава, тако да га можете са сигурношћу одредити.
Триангулисана крутост- путање аксијалне силе омогућавају систему да носи широке распоне са мање челика од чврстих греда.
Интегрисана стабилност- главне решетке, улошци и подупирачи су дизајнирани заједно, а не као изоловане шипке.
Интегритет завара- заваривање на одобрени ВПС-ПКР; критични завари верификовани од стране УТ/МТ.
Употребљивост скретања- контролисан на Л/200–Л/240 за чисто уклапање оквира и облога.
Монтажни фит- фабрички пробни склоп држи геометрију споја и толеранцију датума.
Детаилинг- Текла 3Д модел даје цртеже за израду, учвршћивање и монтажу.
Важећи стандарди дизајна:АИСЦ 360 · ЕН 1993-1-1 · ГБ 50017 (одабрано према циљном тржишту).
Опште спецификације
| Ставка | Распон / Детаљ |
|---|---|
| Материјал | К235Б/К355Б–К460 (ГБ) · С235ЈР–С355ЈР (ЕН); висока-затезна на захтев |
| Попустљивост / затезање | 235–460 МПа по степену; по издатом цртежу |
| Конфигурација | Триангулисани примарни+секундарни веб оквир, чворови и комплет за учвршћивање |
| Цлеар спан | Широка колона{0}}слободна поља, по пројекту |
| Чланови | Цев / угао / Х / канал, димензионисана анализом; уметци и битве укључене |
| Веза | Продавница{0}}заварених спојева; високо-причвршћивачи са вијцима |
| Површина | ХДГ, бласт + Са2.5 епоксид/боја, или прајмер |
| Паковање / транспорт | Модули за равне пакете са-означеним-модули за контејнере од 20"/40" |
Основне предности и апликације
Цоре Адвантагес
Испорука интегрисаног комплета- решетке, чворови и укрућења стижу координирани и означени са запорицама, тако да се оквир спаја вијцима као један систем без-реинжењеринга на лицу места.
Максимална крутост при минималној тежини- триангулација оптерећује чланове аксијално, смањујући челичну тонажу и цену у односу на еквивалентне чврсте греде.
Прецизна{0}поузданост заваривања- одобрено ВПС, контролисано заваривање и НДТ дају интегритет чланова који можете навести у писаној форми.
Фабрички{0}}префабрикована брзинаМодули прилагођени - контејнеру{1}}скраћују време крана локације и убрзавају затварање шкољке.
Издржљив, сигуран скелет- корозиони-паметни премаз и контролисана угиба подржавају дуг век трајања оквира за одржавање-лаког.
Апликације
Индустријска складишта- примарни кров/под који уоквирује широке стубове-слободне преграде, носећи греде, кровне панеле и суспендоване услуге.
Спортски стадиони и арене- покривају кровне решетке преко седишта и нагиба где лагани оквир велике-крутности држи ослонце минималним.
Комерцијални комплекси- великих отворених подних плоча за тржне центре, изложбене хале и атријуме којима је потребан чист,{1}}слободан простор за стубове.
Равни и ниски{0}}крови- троугласти рамови који одговарају дренираним палубама са ниским-нагибом са интегрисаном раван за подупирање.
Конфигурација оквира и избор распона
| Елемент оквира | Улога | Типична примена |
|---|---|---|
| Примарни трусс | Главни пут оптерећења за кров/под | Складиште и фабрика{0}}широки заливи |
| Секундарни оквир греде | Носи палубу, употпуњује мрежу залива | Равни и ниски{0}}крови |
| Везни чворови и улошци | Преноси снагу између чланова | Сви трусс спојеви |
| Чланови за учвршћивање (комплет) | Пружа-стабилност у равни | Крајњи и средњи заливи |
Систем производње и квалитета
Производни ток
1. Пријем материјала- улазни челик верификован у складу са сертификатима млина за квалитет и принос.
2. Сечење и прављење рупа- плоче исечене по распореду и избушене/пробушене ЦНЦ-ом.
3. Монтажа и заваривањеЧланови - окупљени у држачима и радња-заварени на ВПС.
4. Равнање- заварено изобличење исправљено пре пробног састављања.
5.Пре-провера и минирање- суво-састављено, затим пескарено и премазано.
6.Завршно паковањеМодули са ознаком - браце- су везани и документовани за испоруку.
Контрола квалитета
Верификација материјала- млинских сертификата унакрсно-проверено у односу на купљену квалитету.
Интегритет заваривања- ВПС-ПКР контролисан; УТ/МТ на критичним завареним спојевима.
Контрола димензија- фабрички пробни склоп и-чеоно глодање држање геометрије и толеранције датума.
Провере премазаДебљина филма - верификована на пескареним или поцинкованим површинама.
Наши извозни случајеви
| Сектор | Земља извоза | Обим пројекта (уобичајено за{0} индустрију) |
|---|---|---|
| Складиште | Бангладеш | Комплет за уоквиривање крова магацина, приближно . 110 тона. |
| Пословни комплекс | УАЕ | Отворени-кровни оквир тржног центра, приближно. 160 тона. |
| Стадион | Филипини | Оквир кровних решетки арене, приближно . 190 тона. |
| Индустријско постројење | Аустралија | Систем оквира за кров биљке, приближно . 85 тона. |
Паковање и транспорт
| Ставка | Детаљ |
|---|---|
| Паковање | Модули равног паковања{0}}обележених с носачима{1}}; челичне траке са заштитним облогама. |
| Транспорт | Пројектовани утовар за међународне контејнере од 20'/40'; виљушкар{2}}пријатељски пакети. |
| Време испоруке | Уобичајено 30–45 радних дана. |
| Означавање | Бројеви затезања и грејања по пакету за сортирање сајтова. |
| Документи су послати | Листа паковања, комерцијална фактура, сертификати за млин, извештаји о НДТ/премазивању, цртежи за монтажу. |
ФАК:
Шта укључује интегрисани оквир решетке?
Комплетан комплет - главних решетки, чворова за спајање, спојница и елемената за учвршћивање - детаљно приказаних као један координиран систем тако да кровни или подни оквири чисте заједно.
Како се триангулација користи за смањење тежине?
Триангулисана мрежа претвара моменте крова/пода у аксијални затезање и компресију, тако да свака шипка ефикасно носи оптерећење и оквиру је потребно много мање челика него чврста греда једнаког распона.
Да ли су заварени спојеви прегледани?
Да - заваривање ради на одобрени ВПС-ПКР и критични завари се проверавају ултразвучним или магнетним-тестирањем на честице пре наношења премаза.
Како се оквир испоручује и поставља?
Чланови стижу са-етикетираним и за контејнере-прикладни, испоручени равно-упаковани са цртежима за монтажу за брзу монтажу локације.
Можете ли да дизајнирате оквир или да га направите само према цртежу?
Или - пун Текла детаља са цртежима за израду и монтажу, или израда стриктно према вашем издатом дизајну.
