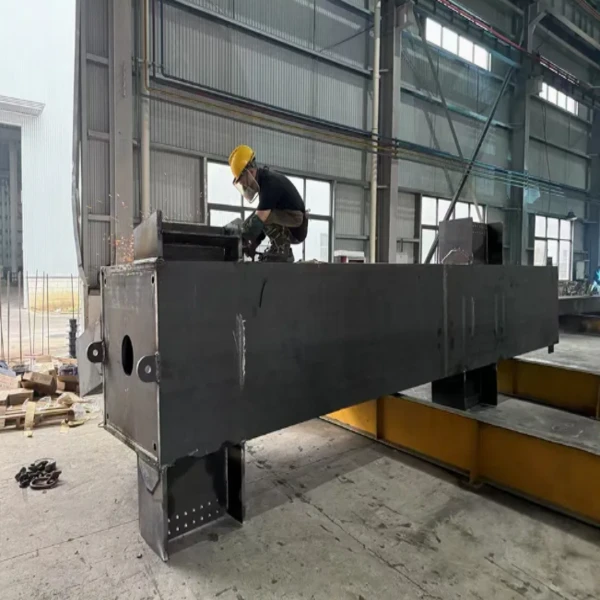

Конструкциона челична заварена кутијаста греда је елемент високих{0}}перформанси направљен од четири челичне плоче у затворени, правоугаони пресек, који даје екстремну торзиону крутост и уравнотежену чврстоћу у обе осе. Пошто затворени профил формира непрекидну путању оптерећења по свом периметру, његова торзиона крутост је 50–100 пута већа од еквивалентног отвореног пресека и он је инхерентно отпоран на бочно-торзионо извијање, тако да инжењери могу да се шире и пројектују више, витке рамове под великим и ексцентричним оптерећењима.
Израђујемо кутијасте греде и стубове од К235Б/К355Б, С235ЈР/С355ЈР или А36/А572 Гр.50, са унутрашњим дијафрагмама на размаку који захтевате оптерећење и угаоним шавовима помоћу САВ под ВПС/ПКР. Чланови су Текла-детаљни, димензија-проверени, критични завари УТ/РТ степена И/ИИ, затим Са2,5 пјескареним-пескареним и фарбаним или поцинкованим.
Спецификација кутијастих греда
| Производ | Заварени челични сандук / кутијаста стуба (четворо-затворени правоугаони пресек) |
| Тип секције | Затворена кутија, заварена од четири плоче; унутрашње учвршћиваче дијафрагме по потреби |
| Материјал | К235Б/К355Б · С235ЈР/С355ЈР · А36/А572 Гр.50 |
| Димензије | Ширина/дебљина плоче према модулу пресека; дужина по транспорту или у сегментима |
| Заваривање | САВ угаони шавови испод ВПС/ПКР; унутрашњи шавови дијафрагме су унапред{0}}завршени |
| Велдинг Граде | И/ИИ (УТ/РТ на критичним и-завареним шавовима са пуним продором) |
| Површинска обрада | Са2.5 + високо-фарбање · вруће-поцинковање |
| Веза | {0}}Спојеви са завртњима велике чврстоће или заваривање на месту; крајње плоче по потреби |
| Детаилинг | Текла Струцтурес (БИМ) + радни/монтажни цртежи |
Зашто ова заварена кутија?
Екстремна торзиона крутост- затворена петља преноси обртни момент по ободу, одупирући се увртању које не успева у отвореном делу.
Уравнотежена биаксијална снага- једнака крутост на две-осе одговара двосмерним-савијањима и витким високим{3}}члановима.
Отпоран на бочно-торзионо извијање- стабилан под великим ексцентричним оптерећењима, дужи распони без додатног учвршћења.
Унутрашње дијафрагме и локална стабилностОдноси и размак од - су подешени на ваше оптерећење да бисте спречили извијање плоче.
САВ + ВПС/ПКР квалитет завара- угаони шавови САВ, критични завари УТ/РТ степен И/ИИ.
Текла детаљна и спремна за монтажу- БИМ-прецизан са цртежима и опционом{2}}инспекцијом треће стране.
Примене кутијастих греда
Бридге Енгинееринг- носачи главног оптерећења-носећих носача за мостове-великих распона и издигнуте аутопутеве, где висока торзиона крутост контролише ексцентрична оптерећења од саобраћаја/ветра.
Греде писте за тешке{0}}кранове- греде за писту за-мосне дизалице великог капацитета у челичанама и тешкој производњи, отпорне на динамичка бочна оптерећења и љуљање.
Велике-Спан јавне зграде- широки чисти-оквири крова и структуре за трансфер на аеродромима и стадионима.
Висока{0}}градња- примарни хоризонтални елементи, преносни носачи и угаони стубови у небодерима.
Подршка за тешку опрему и машине- оквири подршке за дробилице, сита и котлове за{1}}електране на рударским и енергетским платформама.
Наша услуга прилагођавања
Шта можемо да прилагодимо
Геометрија пресека (ширина, дубина, дебљина према модулу пресека и обртним моментима).
Унутрашњи елементи укрућења (размак између дијафрагме, пуна/делимична дубина према локалној стабилности).
Квалитет челика (К235Б/К355Б, С235/С355, А36/А572 Гр.50, виши на захтев).
Прикључци (крајње плоче, вијчани спојеви, заварени спојеви).
Премаз (са2.5 + боја или топло{1}}поцинковање).
Како функционише прилагођавање
Пошаљите модул пресека, распон, обртне моменте и захтеве за повезивање.
Инжењер предлаже величине плоча, дијафрагме и понуду.
Купите/монтажне цртеже за одобрење.
Сечење плоча, заваривање тестере, НДТ, премазивање и контрола квалитета.
Целокупна или сегментирана отпрема са МТК и документима.
Паковање и испорука кутија
| Ставка | Детаљ |
|---|---|
| Паковање | Филм против{0}}рђе; ивице и обложена лица подстављена. |
| Подизање | Подизање ширине{0}}греде/ремена ради спречавања савијања и торзије. |
| Сегментација | Дугачки елементи у целини или у подударним сегментима са хардвером за спајање + детаљима. |
| Транспорт | Морски{0}}достојан на тешким клизачима/колевкама за контејнере, везани; ФОБ/ЦФР/ЦИФ. |
| Документи су послати | Паковање листа, фактура, МТЦ, заваривање/НДТ, премаз, извештај о димензијама, радњи/монтажни цртежи. |
ФАК:
Зашто изабрати кутијасту греду преко отвореног Х/И{0}}одсека исте тежине?
Затворена кутија петља оптерећује око периметра - торзиону крутост типично 50–100× отворени Х - са уравнотеженом двоосном снагом, што вам омогућава да дизајнирате више, тање оквире без бочног-торзионог извијања за дуге распоне, закривљене чланове и торзионо оптерећене елементе.
Које димензије пресека и врсте челика можете да произведете?
Транспорт било које дужине дозвољава; ширине и дебљине траке/прирубнице према модулу пресека са унутрашњим дијафрагмама по потреби; класе К235Б/К355Б, С235ЈР/С355ЈР, А36/А572 Гр.50, висока{7}} чврстоћа на захтев.
Како се спајају четири плоче и како се обезбеђује квалитет завара?
Угаони шавови помоћу САВ под ВПС/ПКР са дијафрагмама прво; критични и-завари са пуним продором УТ/РТ степена И/ИИ и угаони угаоници прегледани.
Да ли пружате инжењерски дизајн и цртеже?
Да - Текла (БИМ) детаљи, радни/монтажни цртежи, проверени према ГБ 50017, ЕН 1993-1-1 или АИСЦ 360; размак дијафрагме и криве односа/извијања подешене на оптерећење.
Да ли обезбеђујете следљивост и инспекцију{0}}треће стране?
Да - МТЦ, заваривање/НДТ (УТ/РТ), записи премаза и резултати димензионисања; СГС / БВ / ТУВ{1}}инспекција треће стране на захтев.
