У својој основи, аизмјењивач топлоте са шкољком и цијевисастоји се од бројних цеви смештених унутар веће цилиндричне шкољке. Овај дизајн олакшава ефикасну размену топлоте док једна течност тече унутар цеви, док друга течност тече изван цеви унутар шкољке. Дизајн је свестран и може задовољити широк спектар процеса, температура и притисака.

Дизајн измењивача топлоте са шкољком и цеви укључује неколико кључних компоненти:

Канали размењивача топлоте и њихова намена

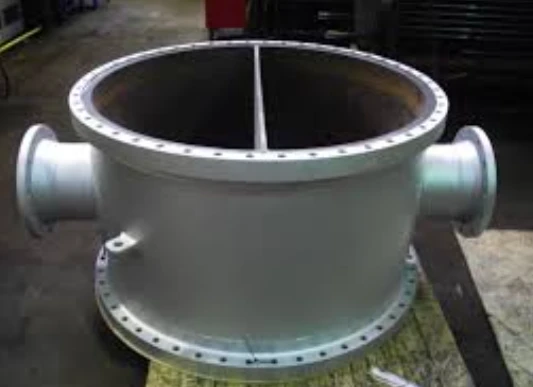

Канали у измењивачима топлоте служе као улазне и излазне тачке за течности са стране цеви-. Дизајнирани су да обезбеде равномерну дистрибуцију течности кроз сноп цеви како би се максимизирала ефикасност преноса топлоте. Пролазне-преградне плоче се користе за усмеравање и раздвајање протока између сваке цеви-бочне стране.

Цеви размењивача топлоте и њихови материјали

Цеви су примарна површина кроз коју се размењује топлота. Често се користе материјали као што су угљенични челик, нерђајући челик, дуплекс и легуре високог{1}}никла (Инцонел, Хастелои), који се обично бирају на основу фактора као што су отпорност на корозију, температурна погодност и укупна цена. Доступне су ниске-ребрасте цеви и друга побољшања за повећање коефицијента преноса топлоте по потреби у одређеним услугама. Унутрашњи делови цеви као што су уплетена трака и жичани уметци су такође доступни и најбоље се користе када се перформансе измењивача или цена могу побољшати.

Тубе Листови су критични за издржљивост

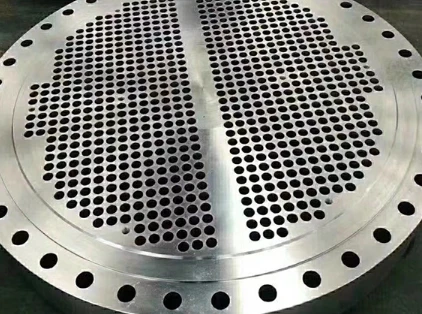

Цевни лист је критична компонента која држи (фиксира) цеви на месту, заптивајући их и подржавајући их на крајевима. Цеви се често причвршћују за цев(ове) механичким путем помоћу два -прстена-жљеба машински урађена у отворе цевних плоча, а затим хидраулички (или пнеуматски) ширећи цев у цев и жљебове (ака, 2РГ & Екпандед). Друга уобичајена метода је путем завареног споја, који се обично сматра заваром чврстоће у два-пролаза. Заварени -заварени- завари се понекад додају проширеним спојевима како би се смањио ризик од цурења једног тока процеса у други.

Тубе Питцхи распоред за пренос топлоте и пад притиска

Нагиб и распоред цеви је од кључног значаја, јер утиче на укупан пренос топлоте и пад притиска. Корак цеви је растојање између суседних цеви (често 1,25к ОД цеви), а распоред цеви је распоред цеви у односу на ток -бочне преграде, било троугласто (30 степени или 60 степени), квадратно (90 степени) или ротирано квадратно (45 степени). Троугласти распореди су исплативи и максимизирају перформансе у односу на цену, али их је теже очистити у -бочним сервисима са великим запрљањем. Квадратни корак омогућава механичко чишћење{10}}бочне стране, али је генерално најскупљи изглед. Ротирани квадратни распореди имају неке од предности у погледу перформанси троугластог корака, али уз приступачност квадратног корака. Нагиб цеви се често подешава како би се уравнотежила ефикасност преноса топлоте и пад притиска у измењивачу топлоте-и када дође до запрљања или ограничења протока,поправка измењивача топлотеможе бити потребно да се успостави оптималан рад.

Оклоп измењивача топлоте

Шкољка је омотач притиска измењивача топлоте. Садржи течност која тече преко (ван) цеви. Конфигурација шкољке, укључујући њен пречник и дужину, углавном је функција дизајна снопа.

Спојнице и одстојници за интегритет структуре

Спојне шипке и одстојници одржавају поравнање снопа цеви и подржавају структуру преграде (ака, скелет). Они играју виталну улогу у обезбеђивању структуралног интегритета измењивача топлоте, али не доприносе преносу топлоте.

Преграде у измењивачима топлоте

Преграде усмеравају течност са{0}}бочне стране преко снопа цеви, повећавајући коефицијент преноса топлоте. Они такође помажу у подупирању цеви, спречавајући штетне вибрације и хабање. Једносегментне преграде су најчешће, које лако усмеравају проток напред-назад кроз цеви. Могу да се исеку и оријентишу тако да љуска-бочни ток иде у страну или горе-доле. Када су пад притиска на{7}}бочној страни (и брзине) превисоки, могу се користити двоструке-сегментне преграде да се обе смање. Двоструке{10}}сегментне преграде се скоро увек секу у вертикалном смеру како би се обезбедила одговарајућа подршка цеви. Спиралне преграде преко лиценциране технологије као што је Луммус Хеликцхангерс могу да се користе да би се искористио расположиви пад притиска, постигле веће перформансе{12}}бочне стране, веће просечне брзине, смањено загађивање и смањени трошкови.

Неколико кодова и стандарда води дизајн измењивача топлоте са шкољком и цевима. Ово укључује АСМЕ кодекс за котлове и посуде под притиском, ТЕМА стандарде и стандарде АПИ (Амерички институт за нафту). Придржавање ових правила осигурава сигурност, поузданост и ефикасност. Коришћење софтвера за термални дизајн ХТРИ Дизајнирање измењивача топлоте са шкољком и цевима помоћу ХТРИ укључује детаљан процес. Инжењери почињу тако што дефинишу кључне захтеве процеса као што су типови флуида, проток и температура.

Затим бирају одговарајуће конфигурације, укључујући пролазе шкољке, распоред цеви и материјале. Детаљни термички прорачуни се изводе да би се одредили коефицијенти преноса топлоте за обе стране и за страну цеви, узимајући у обзир динамику флуида и термичка својства. Следе хидраулички прорачуни за процену падова притиска, обезбеђујући оперативну ефикасност. Инжењери итеративно прилагођавају дужине цеви, пречнике и распореде, балансирајући топлотну ефикасност са механичким ограничењима. Коначни дизајн пролази кроз ригорозну валидацију у складу са индустријским стандардима како би се осигурала сигурност и поузданост.

Различите ТЕМА ознаке

Ознаке Удружења произвођача цевних измењивача (ТЕМА) категоришу измењиваче топлоте на основу њихове конструкције и примене. Ове ознаке, као што су БЕУ, БЕМ, АЕС и НЕН, указују на специфичне конфигурације и детаље дизајна. ТЕМА такође класификује измењиваче словима Ц, Б и Р. ТЕМА Ц је за општу употребу и има најниже захтеве. ТЕМА Б је за хемијске услуге. ТЕМА Р је за рафинеријске услуге и има најстроже захтеве.

Дефинисање нагиба цеви

Корак цеви се односи на растојање од центра-до-центра између суседних цеви уомотач и цевни измењивач топлоте. То је критични геометријски параметар који утиче не само на компактност измењивача топлоте већ и на његове термичке и хидрауличне перформансе. А правилно одабранкорак измењивача топлотеобезбеђује адекватан размак за пренос топлоте док минимизира пад притиска и спречава -вибрације изазване протоком или оштећење цеви. Према стандардима ХЕИ (Института за размену топлоте), минимални препоручени корак је обично 1,25 пута већи од спољашњег пречника цеви, иако то може да варира у зависности од распореда цеви и захтева за чишћењем.

Зашто је нагиб цеви важан

Одабир правог нагиба цеви директно утиче на брзину{0}}течности на страни љуске, тенденцију загађивања и доступност одржавања. Већи корак може повећати површину за пренос топлоте, али може ограничити приступ чишћењу и повећати запрљање у одређеним течностима. С друге стране, шири нагиб смањује пад притиска и олакшава механичко чишћење, али може жртвовати термичке перформансе. Зато разумевањеколики је корак цеви у измењивачу топлотеје од суштинског значаја у фазама пројектовања и оперативног планирања, посебно у апликацијама које су-склоне загађивању или-високо вискозности.

Поређење уобичајених распореда цеви

Два најчешћа обрасца распореда цеви су троугласти и квадратни нагиб, и сваки нуди јасне предности у зависности од захтева примене. Конфигурација измењивача топлоте троугластог корака распоређује цеви у облику једнакостраног троугла, што омогућава већу густину цеви и већу површину за пренос топлоте по јединици запремине. Овај распоред промовише турбулентни ток-бочни ток, што повећава ефикасност преноса топлоте, али може отежати механичко чишћење због ограниченог приступа између цеви.

Квадратни нагиб и његове оперативне предности

Насупрот томе, квадратни распоред поставља цеви под правим углом, стварајући веће празнине које је лакше механички очистити. Иако квадратни корак може мало да смањи укупан број цеви које могу да стане у дати пречник шкољке, он се често фаворизује у услугама где је отпорност на зарастање или чишћење приоритет, као што су апликације за пречишћавање целулозе и папира или отпадних вода. Разумевање компромиса-између квадратног и троугластог корака помаже инжењерима да уравнотеже термичке перформансе, толеранцију запрљања и трошкове одржавања приликом пројектовања измењивача са омотачем и цевима. Инжењерски Тоолбок нуди корисне дијаграме који илуструју ове аранжмане.

Затражите понуду

Поред кућишта-и-измењивача топлоте, ГНЕЕ нуди и више-квалитетних производа, као што су волуметријски измењивачи топлоте, бакарни измењивачи топлоте, титанијумски измењивачи топлоте, грејачи, хладњаци хлора, реактори високог-притиска, резервоари за складиштење ТНГ-а, криогени резервоари за складиштење кисеоника, итд., ако су заинтересовани за друге производе за складиштење кисеоника, итд. слободно пошаљите е-пошту на sales@gneeheatex.com, а наш стручни тим ће радо одговорити на ваша питања.

Шта је шкољка{0}}и-цев у измењивачу топлоте?

Као што му име говори, овај тип измењивача топлоте се састоји одшкољка (велика посуда под притиском) са снопом цеви унутар ње. Једна течност пролази кроз цеви, а друга течност тече преко цеви (кроз шкољку) да би пренела топлоту између две течности.

Које су предности и мане измењивача топлоте са шкољкама и цевима?

1. Фиксна цев

Које је 10 13 правило за измењивач топлоте са шкољком и цевима?

Једноставним речима, правило 10/13 је смерница за подешавање пројектованих притисака у измењивачу топлоте са шкољком и цевима. Правило:Пројектовани притисак на страни са нижим притиском (било да се ради о кућишту или на страни цеви) треба да буде подешен на најмање 10/13 пројектованог притиска стране са вишим притиском.

Које су 4 врсте размене топлоте?

Топлота се преноси на несагорела горива на четири начина:конвекција, зрачење, проводљивост и транспорт масе. Конвекција је узлазно кретање загрејаног дима, гасова и ваздуха.

Који је основни принцип рада измењивача топлоте?

Плочасти измењивач топлоте је уређај који се користи у системима грејања и хлађења, омогућавајући ефикасну размену топлоте између два флуида. Принцип рада се заснива напролазећи један флуид кроз канале унутар плоча измењивача, док други флуид тече на другој страни плоча.
