A омотач{0}}и-измјењивач топлотеје врста измењивача топлоте састављеног од низа цеви. Један сет цеви носи топлу течност, а други сет хладну течност.
Цеви се налазе унутар цилиндричне шкољке. Топлота се преноси од топлог флуида до хладног флуида кроз зидове цеви, омогућавајући ефикасну размену топлоте.
Оклопни{0}}и-изменивач топлоте је један од најпопуларнијих типова измењивача топлоте јер омогућава дизајнерима флексибилност да се прилагоде различитим притисцима и температурама.
Оклоп{0}}и-измјењивачи топлоте се углавном деле у две категорије:
Производи који се користе у петрохемијској индустрији, који су обично у складу са стандардима ТЕМА (Удружење произвођача цевних измењивача)
Грејачи напојне воде, кондензатори за електране итд., који се користе у електропривреди
Без обзира на индустрију у којој се размењивач користи, он има неке заједничке карактеристике.
Главне компоненте измењивача топлоте са омотачем-и-
Предњи поклопац -- Течност овде улази на страну цеви измењивача топлоте. Понекад се назива фиксно заглавље. Он води долазну течност на страну цеви и обезбеђује разумну дистрибуцију протока.
Задњи колектор -- Ово је место где течност на страни цеви излази из измењивача топлоте или се враћа у предњи заглавак у измењивачима топлоте са више пролаза цеви. Сакупља течност која излази и игра кључну улогу у одржавању ефикасног протока течности, посебно у дизајну са више пролаза.

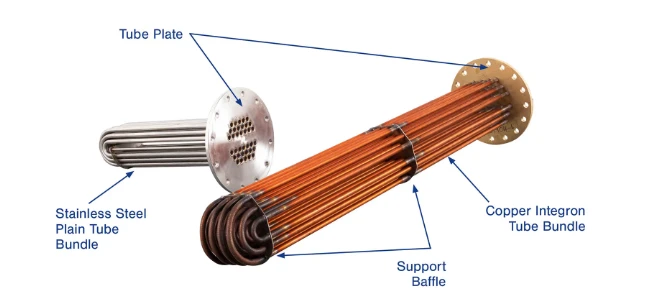

Цевни сноп -- Састоји се од цеви, цевних листова, преграда, вучних шипки, итд., користи се за држање снопа цеви заједно. Ово је језгро измењивача топлоте где се одвија пренос топлоте. Преграде могу побољшати проток и побољшати ефикасност размене топлоте.
Оклоп -- Садржи сноп цеви и омогућава пренос топлоте између течности на страни шкољке и на страни цеви.
Главни типови измењивача топлоте са омотачем-и-
Измењивач топлоте са фиксним цевним плочама
Измењивач топлоте са фиксним цевним плочама односи се на измењивач топлоте са омотачем{0}}и-при чему су цевни листови на оба краја снопа цеви чврсто повезани са шкољком заваривањем.
Након што је цевни лист заварен за шкољку, може послужити и као прирубница, која је вијцима повезана са прирубницом канала.
Његова предност је једноставна структура, а потребан унутрашњи пречник шкољке је најмањи под условом да се обезбеди једнака површина преноса топлоте.
Међутим, он има недостатке: када постоји велика температурна разлика између медија -стране и цеви{1}}, ствара се велико топлотно напрезање, што може довести до повлачења и пуцања споја између цеви и цевног листа, што доводи до цурења или нестабилности цеви.
Истовремено, одржавање и чишћење{0}}бочне стране су незгодни. Широко се користи у општим приликама, али је ограничен температурним разликама.
У-цеви размењивач топлоте
АУ-цевасти измењивач топлоте је врста измењивача топлоте-и-цеви, који се углавном састоји од цевних листова, шкољке, снопа цеви и других компоненти.
Његова структура има само један цевни лист, а оба краја цеви за размену топлоте су причвршћена на исти цевни лист, који се може слободно ширити и скупљати како би се избегао термички стрес.
Цеваста страна овог измењивача топлоте има дизајн са дуплим-цевим-пролазом, са дугим путем и великом брзином протока, што резултира добрим перформансама преноса топлоте.
Страна шкољке се може прегледати и очистити извлачењем снопа цеви.
Међутим, због ограничења савијених цеви, стопа искоришћења цевног листа је релативно ниска, течност-на страни омотача је склона кратком-спајању, а цеви за размену топлоте унутрашњег-слоја се не могу заменити када се оштете.
Погодан је за прилике у којима постоји велика температурна разлика између цеви и шкољке или где је страна шкољке склона љуштењу и потребно је чишћење, а посебно је погодна за-третман у цевима високих-температура, високог-притиска и корозивних материјала.
Размењивач топлоте са плутајућом главом
Размењивач топлоте са плутајућом главом има само један од цевних листова на оба краја причвршћен за шкољку, док се други крај може слободно кретати у односу на шкољку, што се назива плутајућа глава.
Плутајућа глава се састоји од плутајућег цевног листа, подељеног прстена и поклопца пливајуће главе и представља одвојиву везу. Свежањ цеви се може извући из шкољке.
Термичка деформација снопа цеви и омотача не ограничава једни друге, тако да неће доћи до топлотног напрезања.
Његове предности су у томе што је чишћење између цеви и унутрашњих цеви погодно и неће доћи до термичког стреса.
Међутим, он има недостатке: његова структура је сложена, цена је већа од цене измењивача топлоте са фиксним цевима, опрема је гломазна, а потрошња материјала је велика. Поред тога, мали поклопац плутајуће главе не може се прегледати током рада, а у производњи су потребни високи захтеви за заптивање.
Погодан је за случајеве у којима постоји велика разлика у температури зида између омотача и снопа цеви или где је медијум са{0}}стране шкољке склон љуштењу.
